Такая тема была открыта на моем форуме в июле 2011 года, но здесь я думаю она получит большее продолжение.

Немного теории.
Кинопроекционные аппараты предназначены для проецирования кинофильмов на настенные экраны. Проецирование отдельных кадров производится через определенные промежутки времени. На кадрах отсняты последовательные положения объекта во времени. Эта серия статических изображений воспринимается глазом как непрерывно движущиеся изображение, т.к. наше зрение обладает "памятью зрения" и может запоминать увиденное некоторое время. Промежутки между изображениями зритель не будет замечать, если частота смены кадров будет более 20 кадр/с, что соответствует эффективному времени сохранения зрительного впечатления 0,05с.
Кинопроекторы подразделяются на стационарные, передвижные и любительские.
Стационарные применяются в кинотеатрах и больших клубах. Так как фильм состоит из нескольких частей, то для обеспечения непрерывности фильма устанавливают три кинопроектора - два рабочих и один запасном. Стационарные кинопроекторы рассчитаны на показ обычных (35 мм пленка), широкоэкранных (35 мм пленка) и широкоэкранных (70 мм пленка). Источниками света является или электрическая дуга или ксеноновые дуговые лампы ДКсШ и ДКсР. Их мощность от 3 квт до 10 квт и яркость в середине разряда от 200 кд/м2 до 1000 кд/м2.
Передвижные применяются в клубах, школах, лагерях, колхозах и т. д. там, где нет стационарных установок. Эти проекторы должны быть удобны в перевозке, иметь небольшой вес и быстро разворачиваться и сворачиваться. Передвижные установки изготавливаются для 35 мм и 16 мм пленки. Так проекторы KH-I5-3 и KH-I7 работают с 35 мм пленкой с фотографической фонограммой, а проекторы III6III и ПП-16-4 с 16 мм пленкой и с фото и магнитными фонограммами.
Любительские кинопроекторы используются в домашних условиях, школах и т.д. Они рассчитаны на демонстрацию 8 мм и 16 мм фильма и не должны требовать специальной подготовки оператора при работе с ними. Некоторые из них имеют блок звуковоспроизведения, а большинство имеют блок синхронизации с магнитофоном. К ним относятся "Радуга" (КП-1) - 16 мм пленка, имеет блок для считывания фотофонограммы, частота 24 кадр/с; "Каштан" (КЛН-16-1) - 16 мм пленка, частота 16 и 24 кадр/с; 16-КПЗД-З те же параметры, но имеет блок считывания фотофонограммы. Подсветка - лампы К-21,5-150 и К17-170. Кинопроекторы "Русь", "Волна", "Луч-2С8", "Квант", "Луч 2" предназначены для демонстрации 8 мм фильма и все, кроме "Волны", имеют приставку для синхронизации с магнитофоном.


Формат 8 мм.

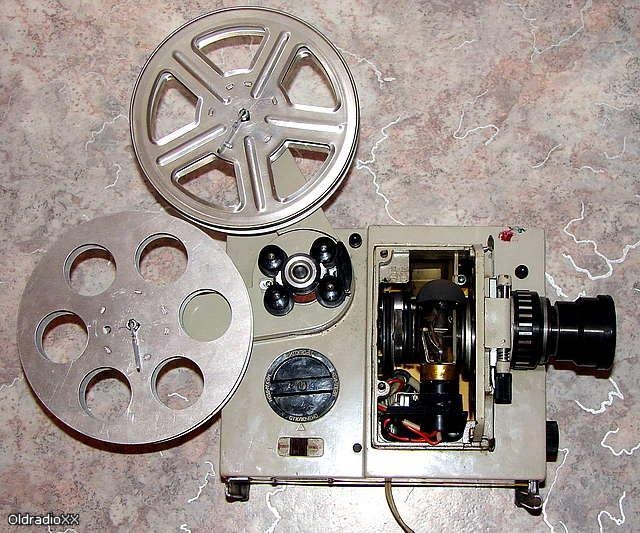

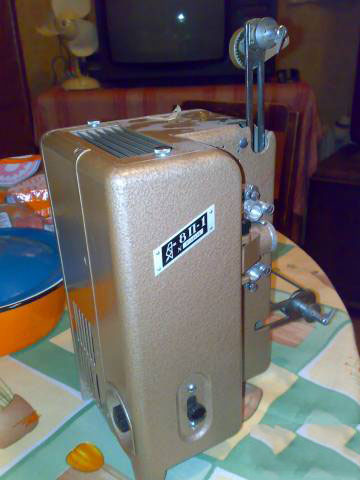

Кинопроектор "8П-1". Формат - 8 мм.

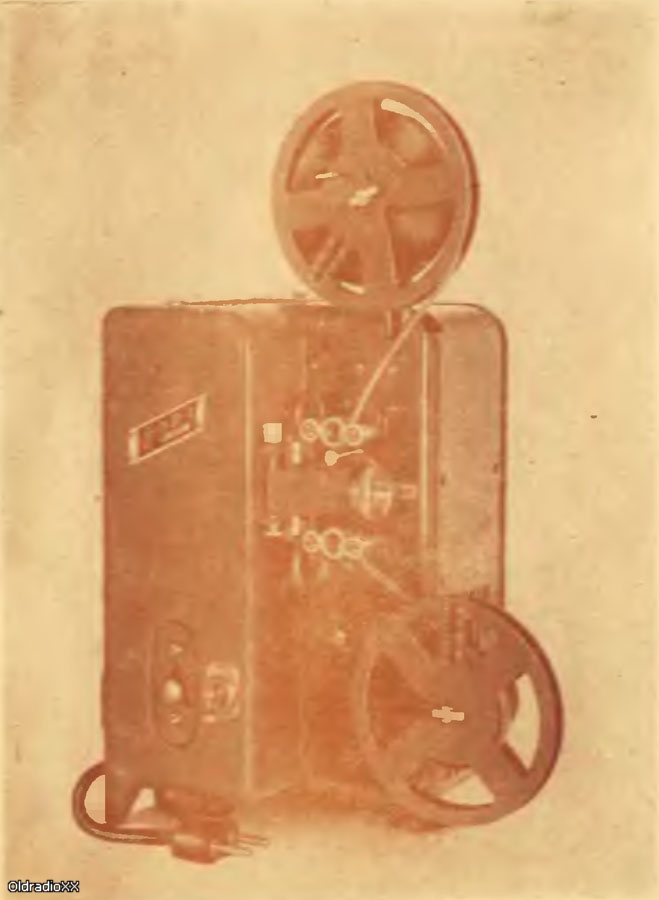

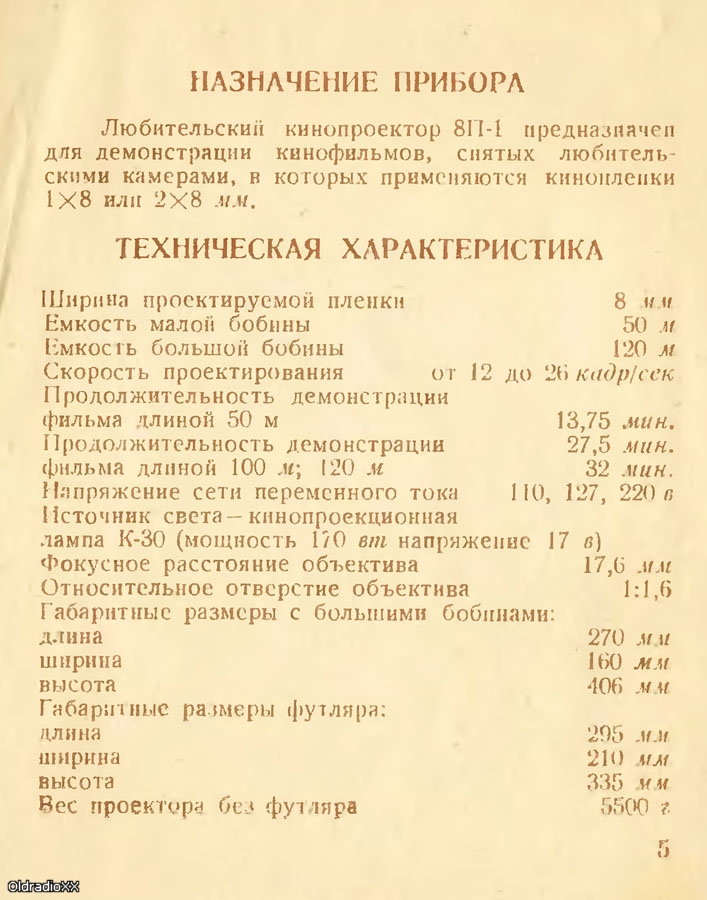

Фото из инструкции (взята в интернете).

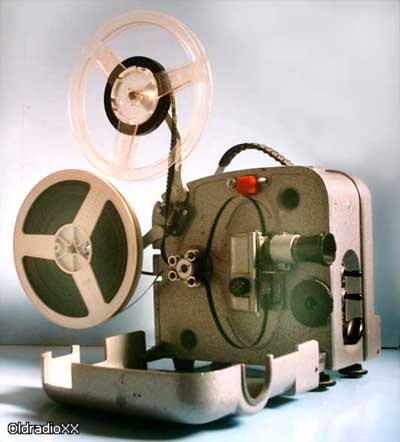

Кинопроектор "Волна". Формат - 8 мм.
Фото из интернета.
Кинопроектор "Волна".
Формат: 8-мм и 8-Супер.
Зарядка автоматическая.

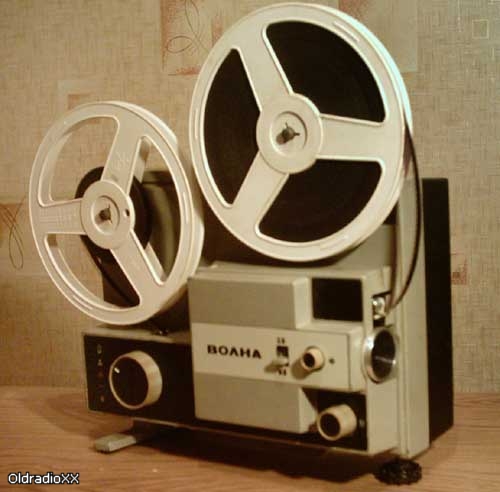

Кинопроектор "Волна-3". Формат - 8 мм.
Фото из интернета.

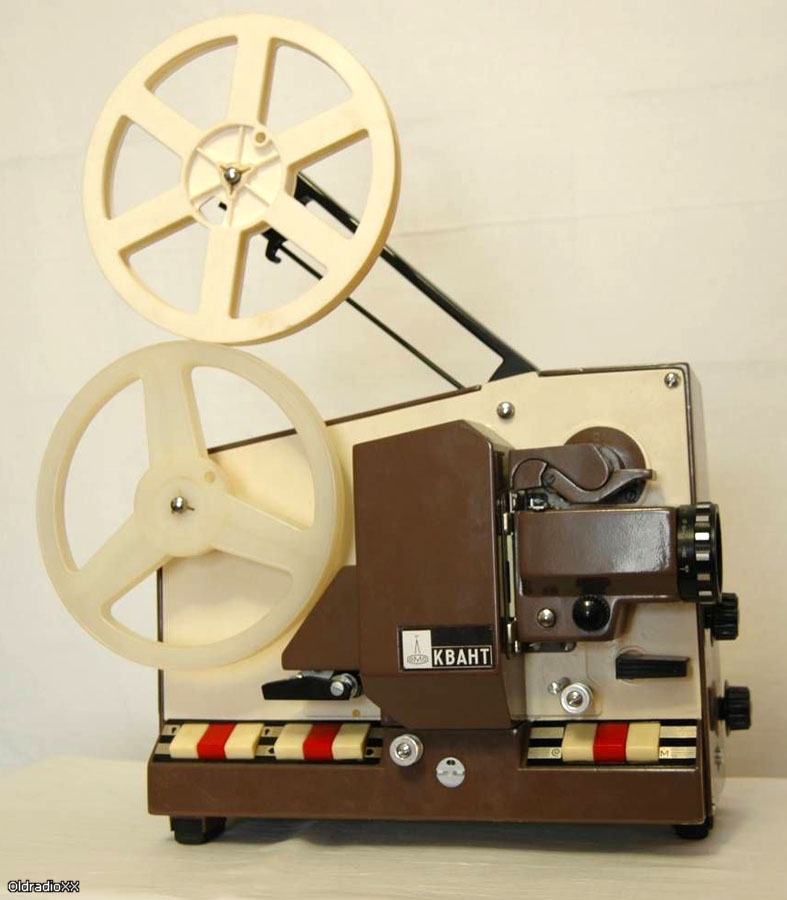

Кинопроектор "Квант". Формат - 8 мм.
Фото из интернета.
8 мм Кинопроектор «Квант» производства ЛОМО 1968 г.
«Квант» был разработан как перспективный проектор для звуковых 8 мм фильмов с магнитной дорожкой. Использующий съемную приставку для магнитной записи и воспроизведения. также для демонстри­рования 8 мм озвученных фильмов с помощью магнито­фона и синхронизатора СЭЛ-1, и 8 мм немых фильмов.
кинопроекци­онная лампа К 16x90 (16 в, 90 вт) с встроенным отра­жателем. Полезный световой поток кинопроектора со­ставляет 50 лм. Кинопроекционный объектив ПФ-1 с переменным фокусным расстояни­ем 15 - 25 мм и относительным отверстием 1 : 1,4.
Частота проекции 12 - 26 кадр/сек. обратный ход и по­кадровая проекция. Обтюратор — трехлопастный. Зарядка фильма ручная, или полуавтоматическая с подачей пленки только в фильмовый канал.
Бобины на 120 м кинопленки. Перемотка фильма осуществляется ускоренно от мотора или вручную с помощью рукоятки. Управление кнопочное.
питание от сети 127 или 220 в 50 ги.
Потребляемая мощность — около 180 вт.
Габаритные размеры : 320Х Х250Х180 мм. Вес —9,5 кг.
Стоимость: -250 руб.
Вышедшая после него более дешевая, компактная, двухформатная Русь успешно
заменила Квант.

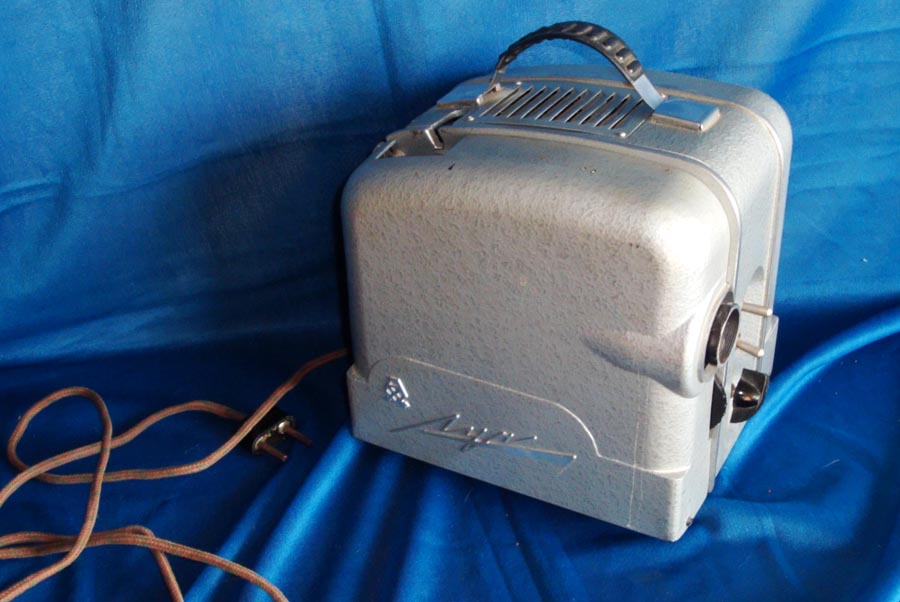

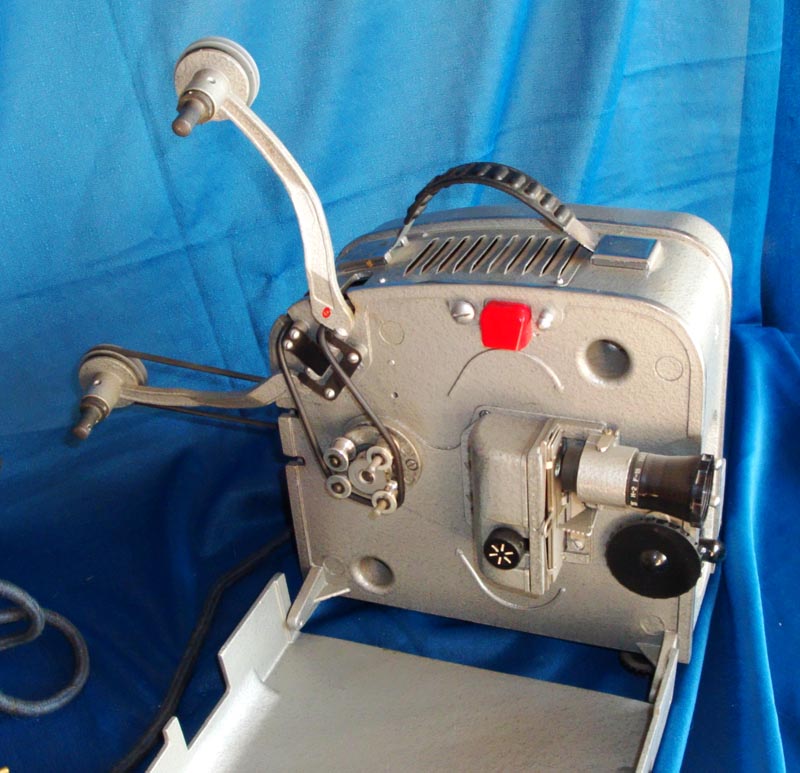

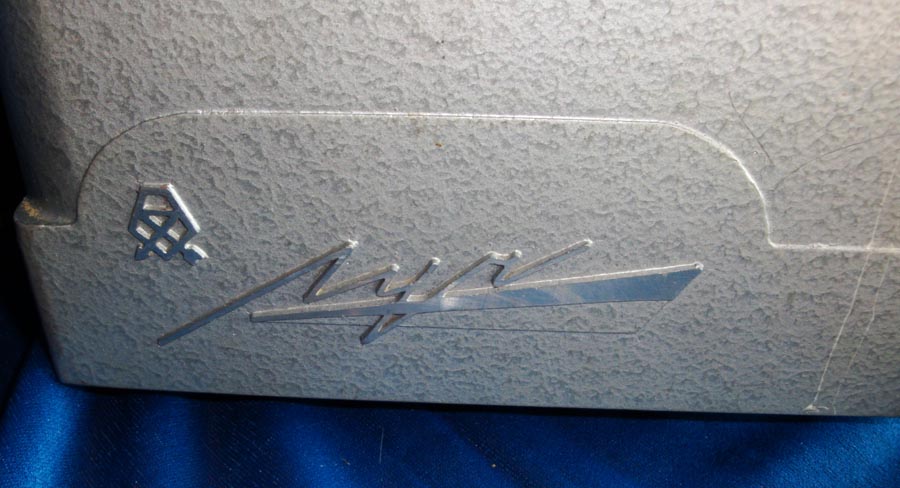

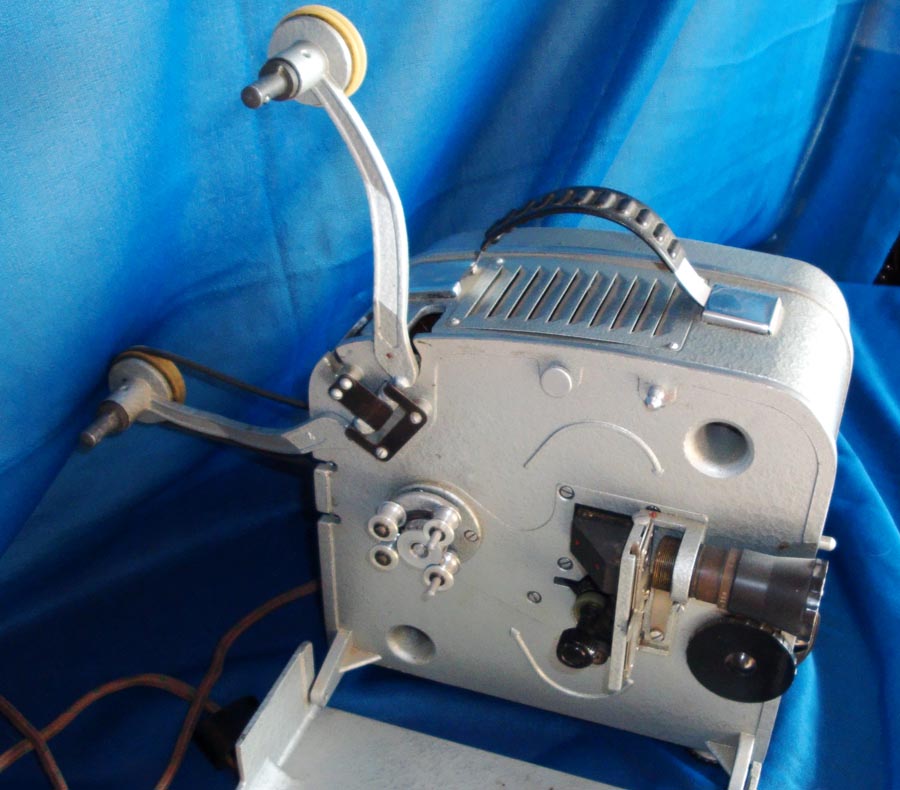

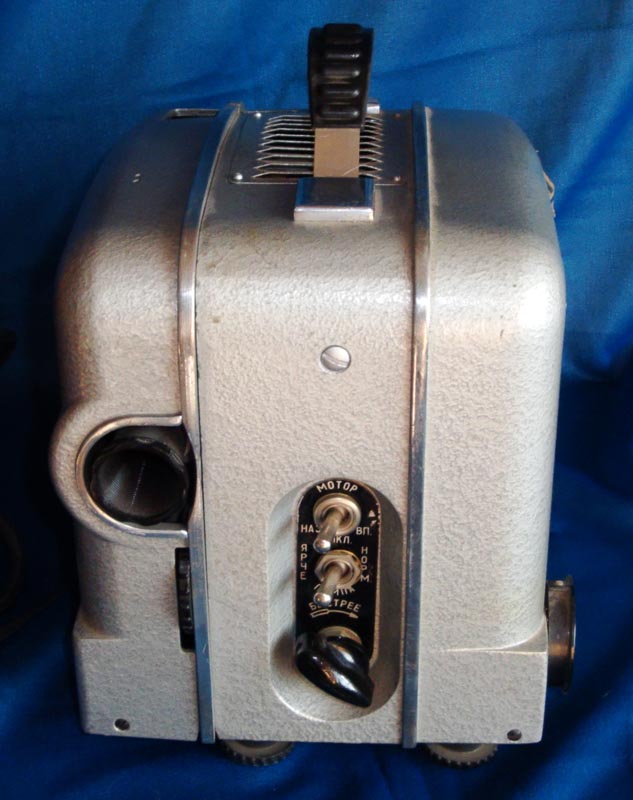

Кинопроектор "Луч". Формат - 8 мм.
Фото из коллекции Владимирова П.А.

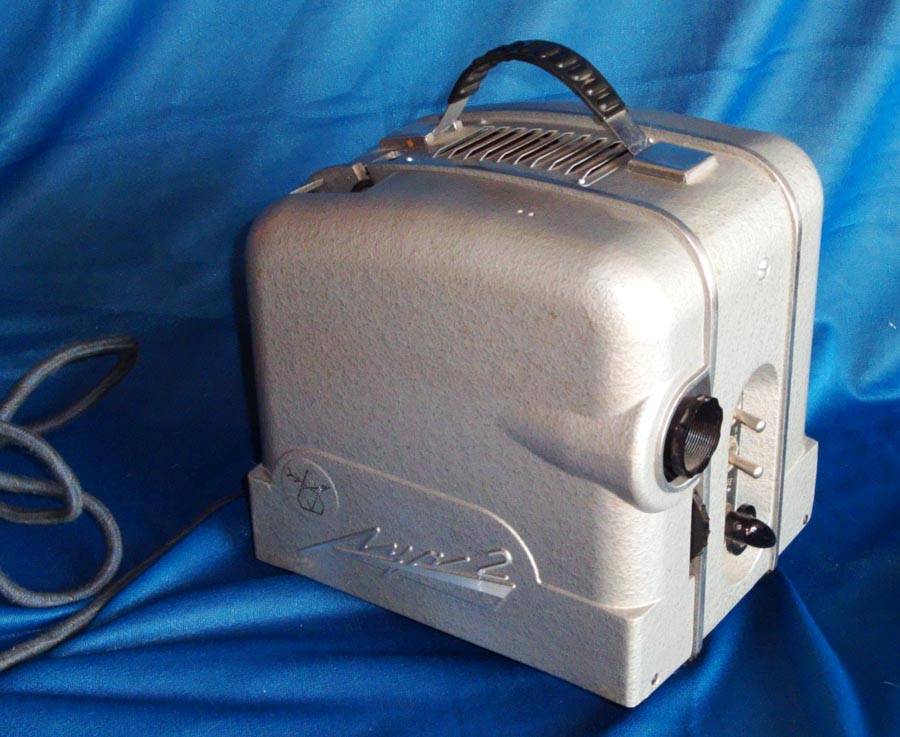

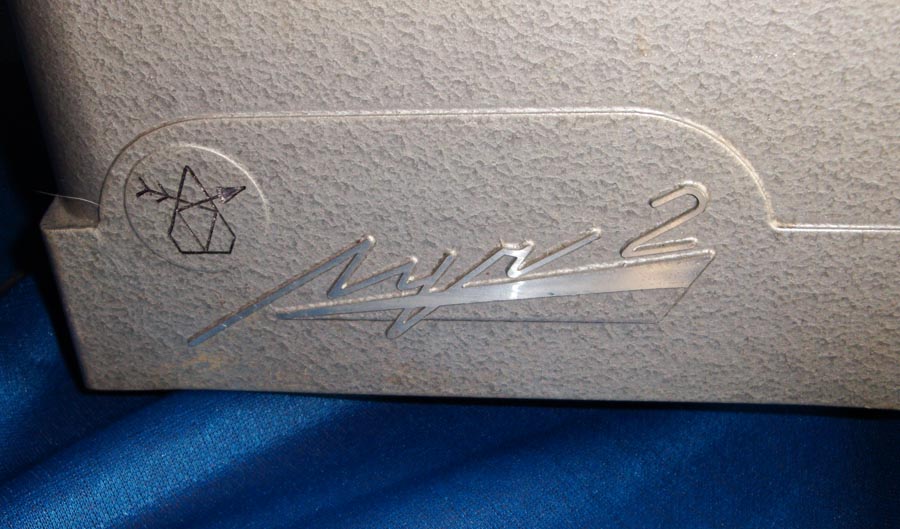

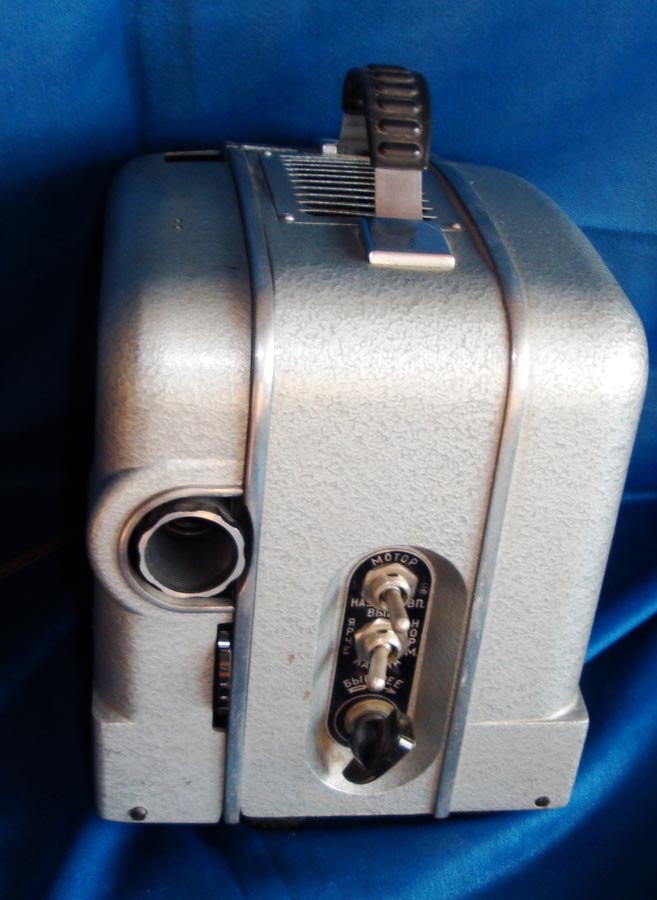

Кинопроектор "Луч-2". Формат - 8 мм.
Фото из коллекции Владимирова П.А.

Кинопроектор "Луч-2С8". Формат - 8 мм.
Фото из интернета.
Формат демонстрируемого фильма Супер-8.
Объектив Н-2 с фокусным расстоянием 1,8 см.
Лампа К 12-90 (12 в, 90 вт).
Габаритные размеры кинопроектора 206x208x180 мм.
Масса - 5,6 кг.

Кинопроектор "Луч-2С8". Формат - 8 мм.
Фото из интернета.
Формат демонстрируемого фильма 1-8 мм типа "С" (Супер-Cool).
Обектив F=18мм 1:1,4.
Лампа МН3, 5-0, 26.
Питание лампы осуществляется от трёх батарей питания последовательно включиных элементов типа 373.
Габаритные размеры, мм, не более241-217-130.
Масса,кг, не более 0,7.

Формат 16 мм.

Кинопроектор "Каштан". Формат - 16 мм.
Фото из интернета.
16мм немой кинопроектор «Каштан» КЛН-1, 1972 г. Производство Киевский завод КИНАП.
Бобины до 120м. Скорость 16 и 24 к/сек., прямой и обратный ход, моторная перемотка.. Объектив 35 мм или 50 мм. лампа зеркальная 21,5 в 150 вт или 16в 90 вт. Габариты 270х200х220 мм. Вес 9 кг

Кинопроектор "КПЛ-16". Формат - 16 мм.
Фото из интернета.
