Некоторое время назад знакомил тут народ как я вставлял ФМ диапазон в Рекорд-53, Мир-152 и Мир-154.
--
Поступали вопросы в личку - ну как смог, так и объяснил.
---
Вот попалась мне радиола "Проминь" первого выпуска ( в музее тут такой нет, там "Проминь-М") - отличается и схемой и немного внешней отделкой.
Наверное довольно редкий аппарат - мне за всю жизнь такая не попадалась.
Радиола в рабочем состоянии на всех диапазонах, ЭПУ крутится, а вот головка звукоснимателя видимо сдохла - хотя на внешний вид в идеале.
--
И решил я в эту радиолу вставить платку ФМ.
--
Сделал вот так - на фото всё ясно и понятно.
Остальные фото всего аппарата выложу позже.
Просто я только что закончил паять и сижу слушаю ФМ на этой радиоле.
---

---

--------
Питание взял от накала ламп - просто один диод и электролитический кондёр.
Сигнал подал на вход проигрывателя.
Но через переключатель, что осталась функция - "послушать винил"
Диапазоны ДВ-СВ-КВ остались нетронутыми.
=========
то колёсико из светло-жёлтой пластмассы сам напильником вытачивал по рассчитанному размеру.
Т.к. колесо родное поворачивается на 270 градусов, а колесо китайца - на 180.
Пришлось делать СЛОЖНЕЙШИЙ расчёт.

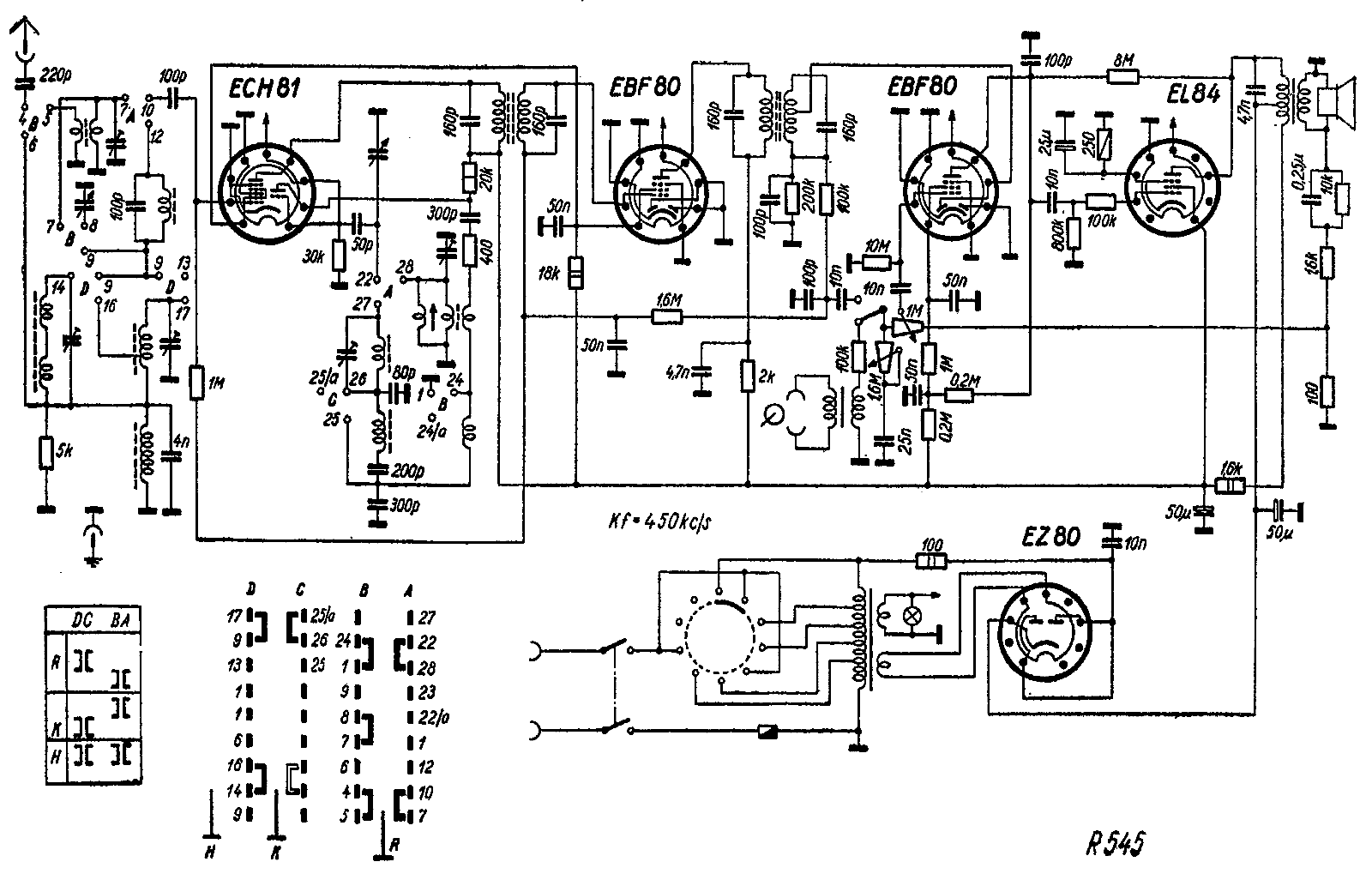

Здравствуйте Александр.Сможете вставить,не бесплатно, FM в Videoton R545,схема прилагается.Также имеется вход для звукоснимателя.Вот емейл товарища(slava_st@list.ru).Живёт в Москве(электрозаводская)


С уважением,Олег.

А зачем у этого радиоприёмника какое-то странное отверстие на доске динамика в форме замочной скважины, при этом затянутое радиотканью?

А. Лизунков, для лучшего звука? судя по тому, что ткань целая, там ничего не стояло…

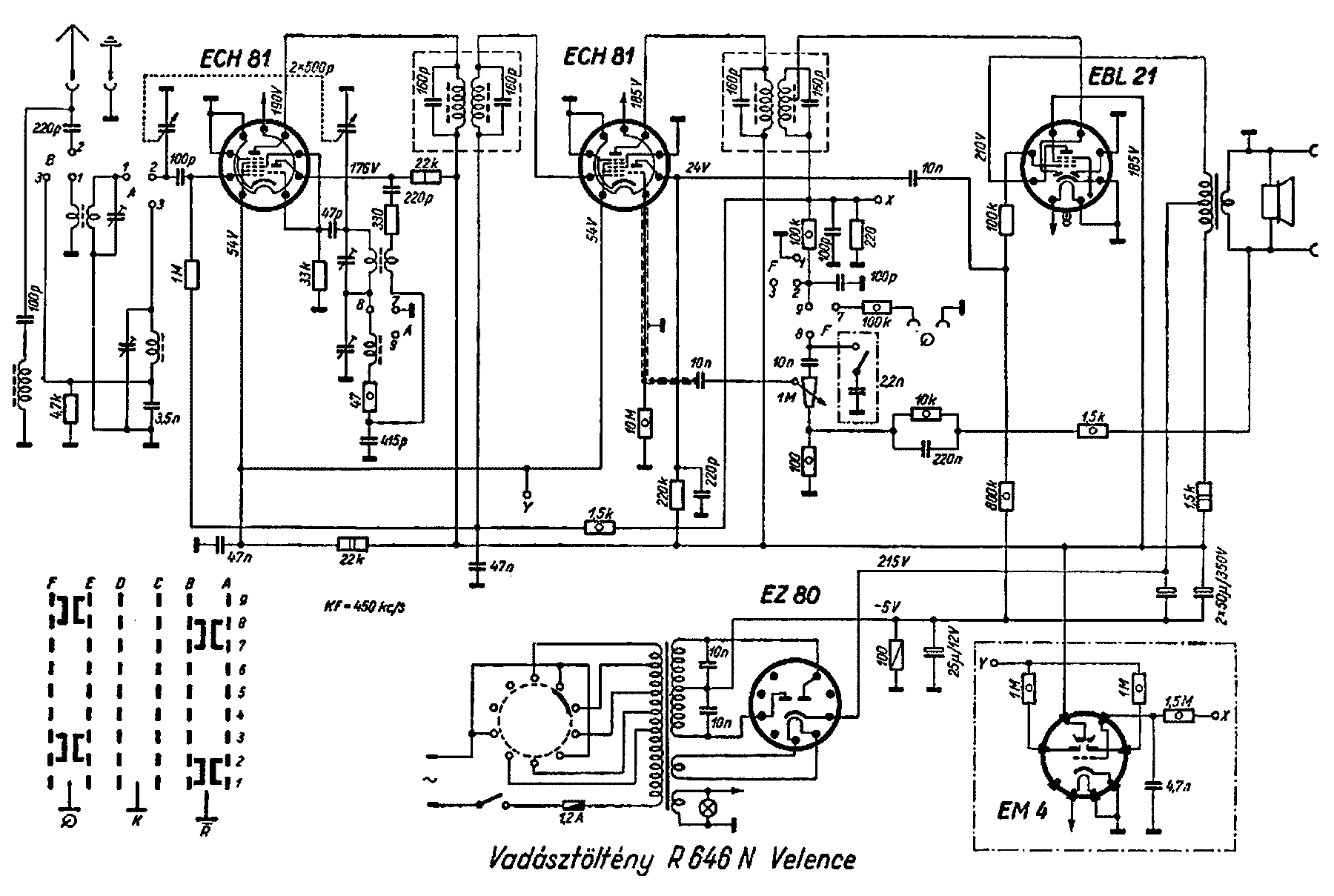

Сделали на будущее под индикатор как в R646N

Мда, радиоприёмник маленький, влезет ли туда плата от китайца по технологии полупроводника? Наверное, тут перспективнее втулять блок УКВ с настройкой варикапами, которые не требуют установления механической связи между КПЕ.

А. Лизунков, может быть, это такой моркетинговый ход, и видеотоновцы предлагали устанавливать зелёный "глазок" за отдельную плату?

Нет, извините, на заказ я не делаю.
Так, в своих аппаратах, когда совсем нечем заняться вот и делаю.
Если что то сломаю - то и фиг с ним, свой же аппарат.
А в чужом копаться не хочу, тем более в импортном - вдруг что там сломаю......
===
Антон, хоть приёмник и маленький, плата должна влезть - просто надо брать маленького китайца.
Рекорд-53 тоже маленький - но я туда вставлял платку, причём очень хорошо подошло даже без самодельного верньера. Оба КПЕ соосно поставил - и нет проблем.
А в некоторых аппаратах, в частности в этой Промине, поставить соосно КПЕ возможности нет. Совсем нет по конструктивным особенностям аппарата. Поэтому и пришлось верньер изобретать.
В оба Мира ( 152 и 154) - также всё получилось без верньера.
----

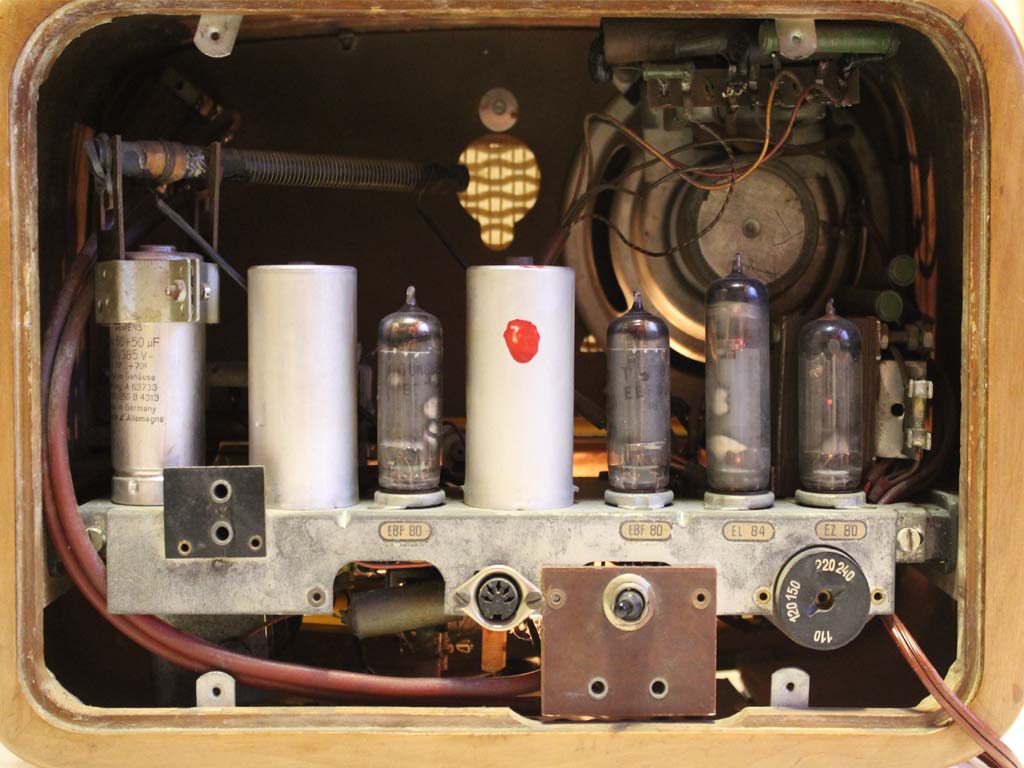

а по поводу этого импортного приёмника - то фотка сзади вообще ни о чём.
Фотку бы увидеть сверху шасси, особенно КПЕ и его окрестности.
