За прошлый год вернул к жизни более десятка ламповых приёмников ( радиол)
И один транзисторный...вот этот:
http://rt20.mybb2.ru/viewtopic.php?f=48&t=105744

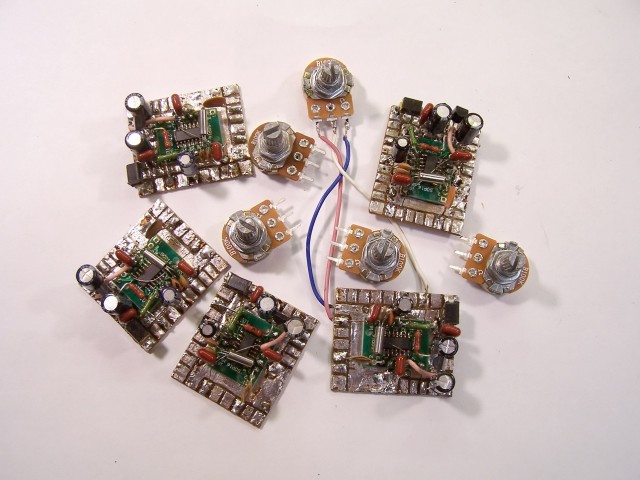

Платы делаю на основе микросхемы КТ0936
Микросхемы очень хорошие, обладают высокой чувствительностью.
--

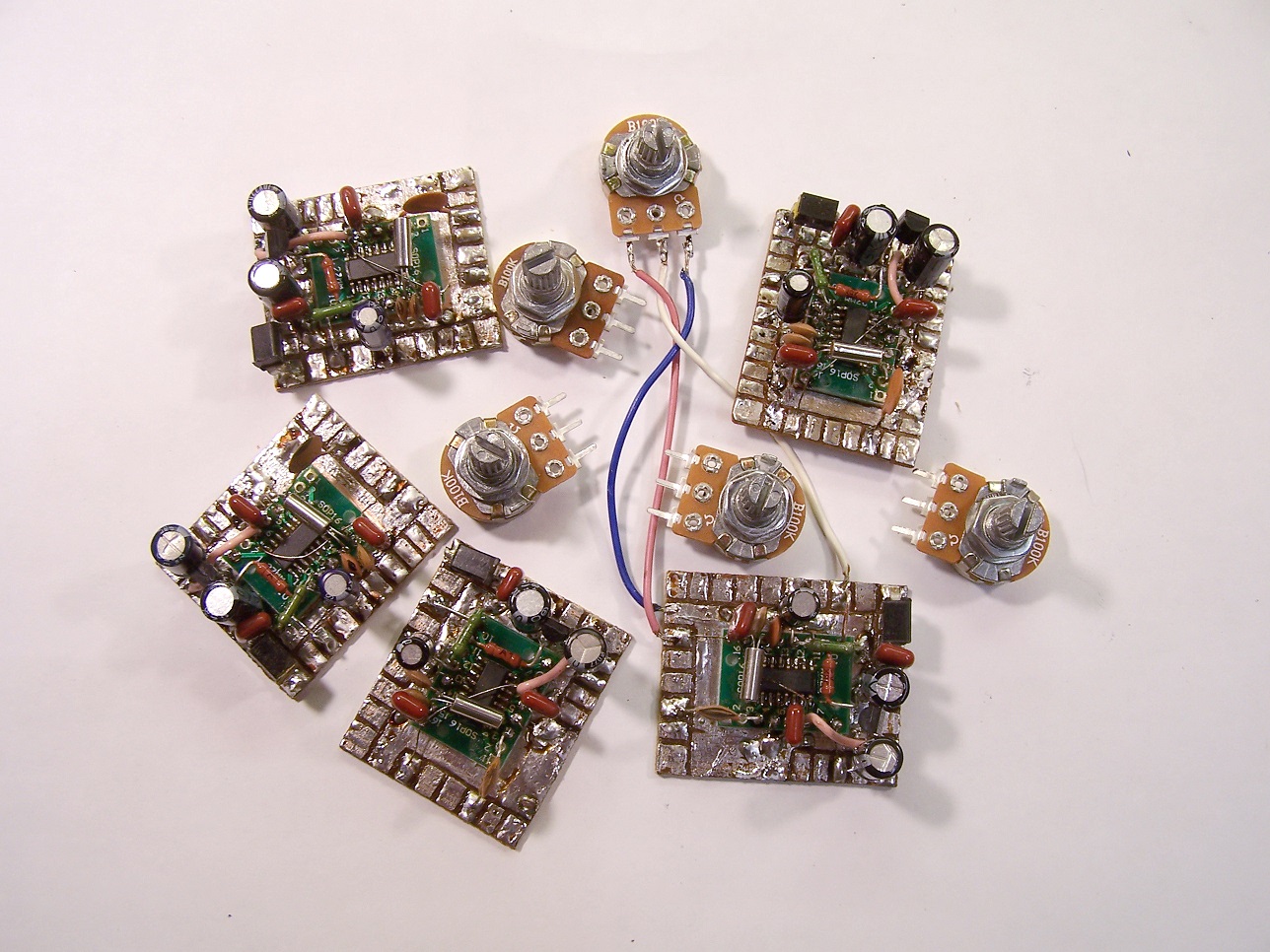

Т.к. пока у меня не ожидается никаких ламповых приёмников, а остался задел из пяти блоков - продам их по 600 руб.
в комплект входит плата и переменный резистор.
Продаю с ПРОВЕРКОЙ !!!

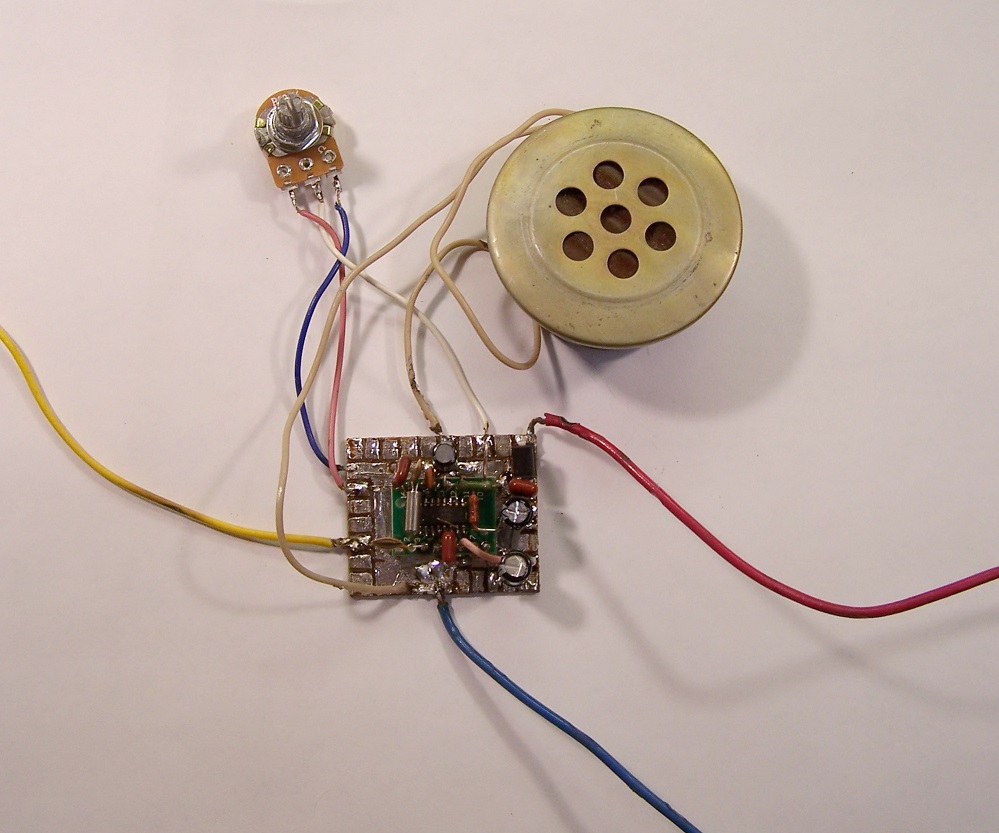

включу питание, подключу наушник к плате - и можно проверять приём радиостанций.
---

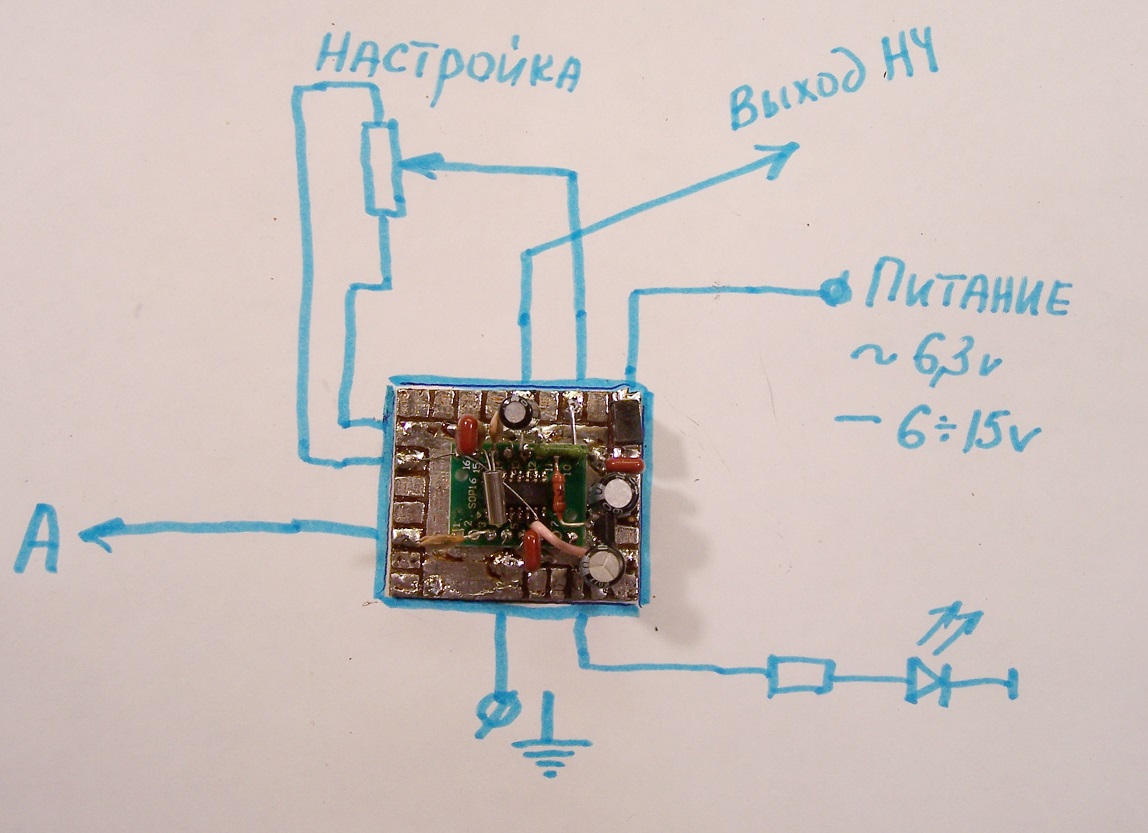

Питание ФМ блоков можно сделать как от накала ламп - переменное напряжение 6,3 вольта, так и от постоянного напряжения от 6 и более вольт.

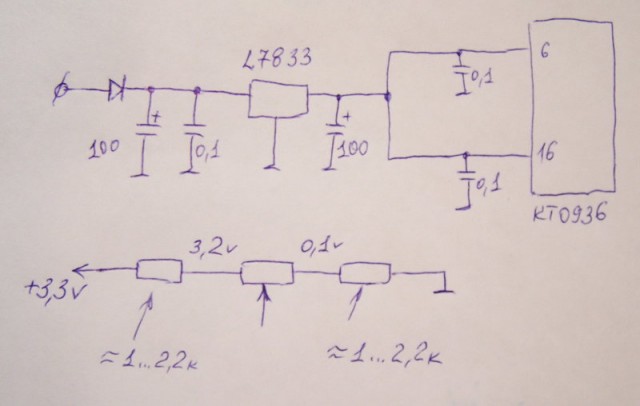

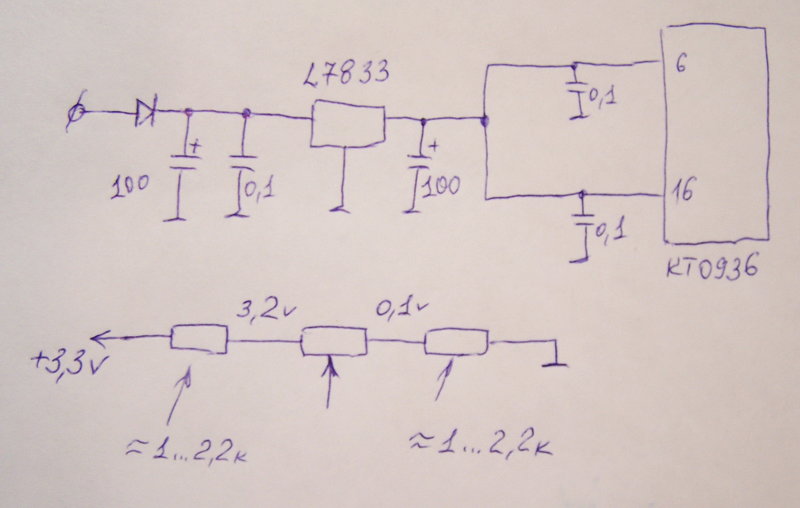

Питание стабилизируется микросхемой L7833, на напряжение 3,3 вольта. ( см. схему)
--
--
Тут же и схема настройки переменным резистором.
Резисторы по краям подбираются после окончательного изготовления верньера.
У меня получается так, что первая станция на ФМ "Бизнес ФМ" на частоте 87,5 принимается при напряжении 0,1 вольт, а последняя "Милицейская волна" на 107,8 принимается при напряжении 3,2 вольта. Что не было пустого места по краям шкалы - подбираются эти резисторы, чтоб первая и последняя радиостанции были по краям шкалы. У меня обычно получались сопротивления от 1 до 2,2 кОм.
----
Микросхема позволяет подключать светодиод для индикации точной настройки на радиостанцию.
Функция эта работает, проверял. Но под конкретный светодиод надо подбирать ограничительный резистор. Указанный в даташите резистор 1 кОм - многовато для нашего светодиода типа АЛ307 - он еле еле светит. Для него надо примерно 700-800 ом.
Но я это не применял - т.к. считаю варварством сверлить в лицевой панели приёмника дырку для светодиода.
---

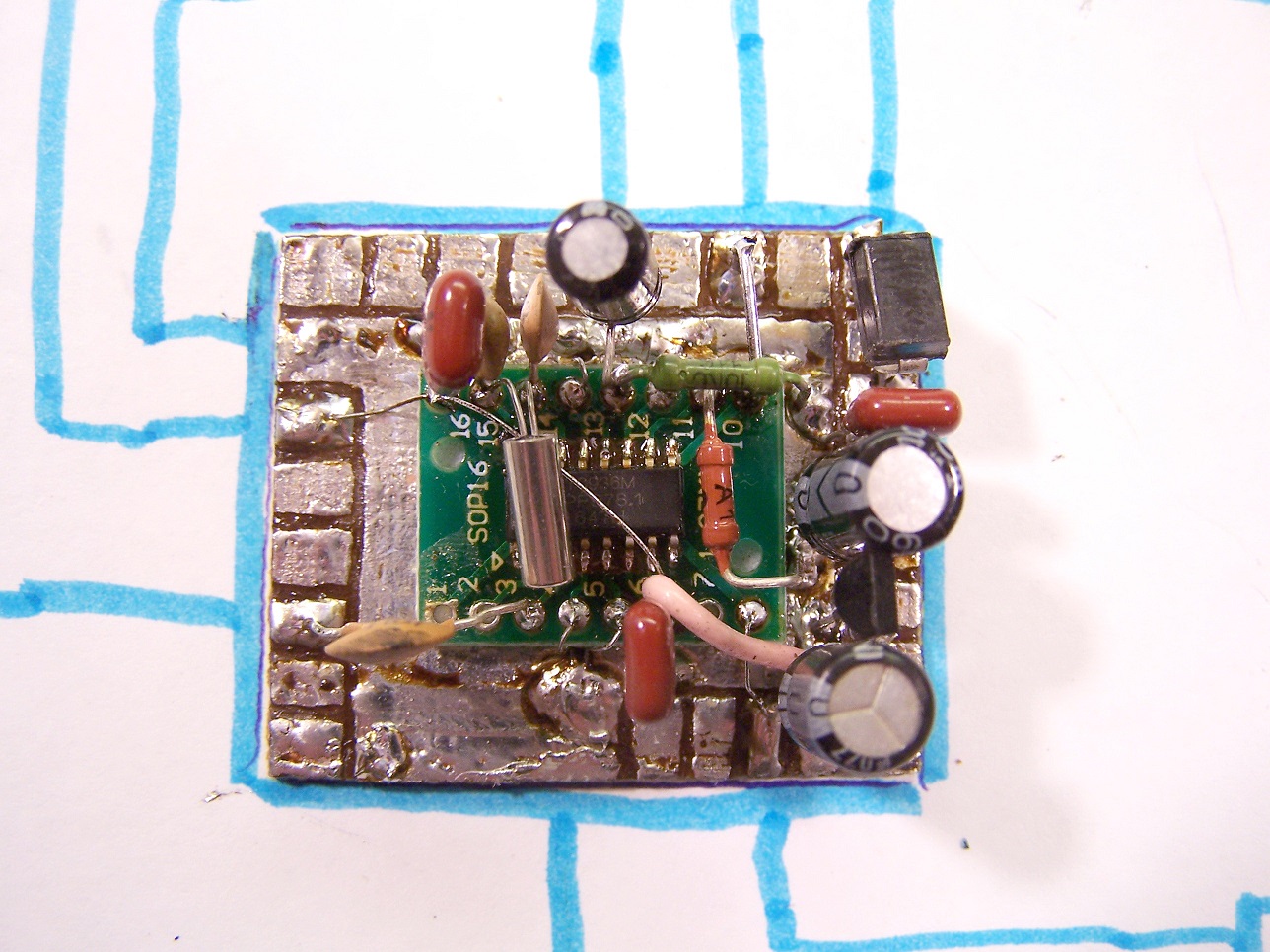

Размеры платы 30х40 мм.....вроде бы может влезть в спичечный коробок....но по высоте не влезает - из-за электролитов высота 20 мм.
===
Самовывоз - рядом с метро "Юго-Западная"
--
Продам оптом по 500 руб ( пять плат за 2500)
--
Если будет спрос - то могу изготовить ещё десяток-другой таких плат.
==

... а пенсионерам СКИДКА будет? Спасибо. Дмитрий.

Будет....да и подарил бы одну плату....НО !!!
Только вот с Вами очень трудно договариваться
Ещё в декабре вроде обсуждали, что готов приехать в новогодние каникулы, что могу привезти "Родину-65" ( что Вас заинтересовала), что готов купить пару- тройку Ваших приёмников....но в итоге всё окончилось ничем.
Выходные десятидневные прошли, пустые дороги кончились....сейчас почти десятибальные пробки.

Ну простите меня. Наверное СТАРОСТЬ так пришла! Простите. Дмитрий.

Остались две платы ( три продал)
--
На улице морозно....думаю, дай ка ещё пару троек платок спаяю.
А оказалось что закончились все конденсаторы ( пикофарады) и резисторы 10 к.
Остался один кварц, одна платка под микросхему и один переменный резистор.
Уж хотел было заказать на Али....но передумал.
Смысла делать эти платы больше не вижу.
И не хочу.
Две оставшиеся оставлю себе - летом буду на даче, у меня там два ламповых "Урала" - туда их и вставлю.
--

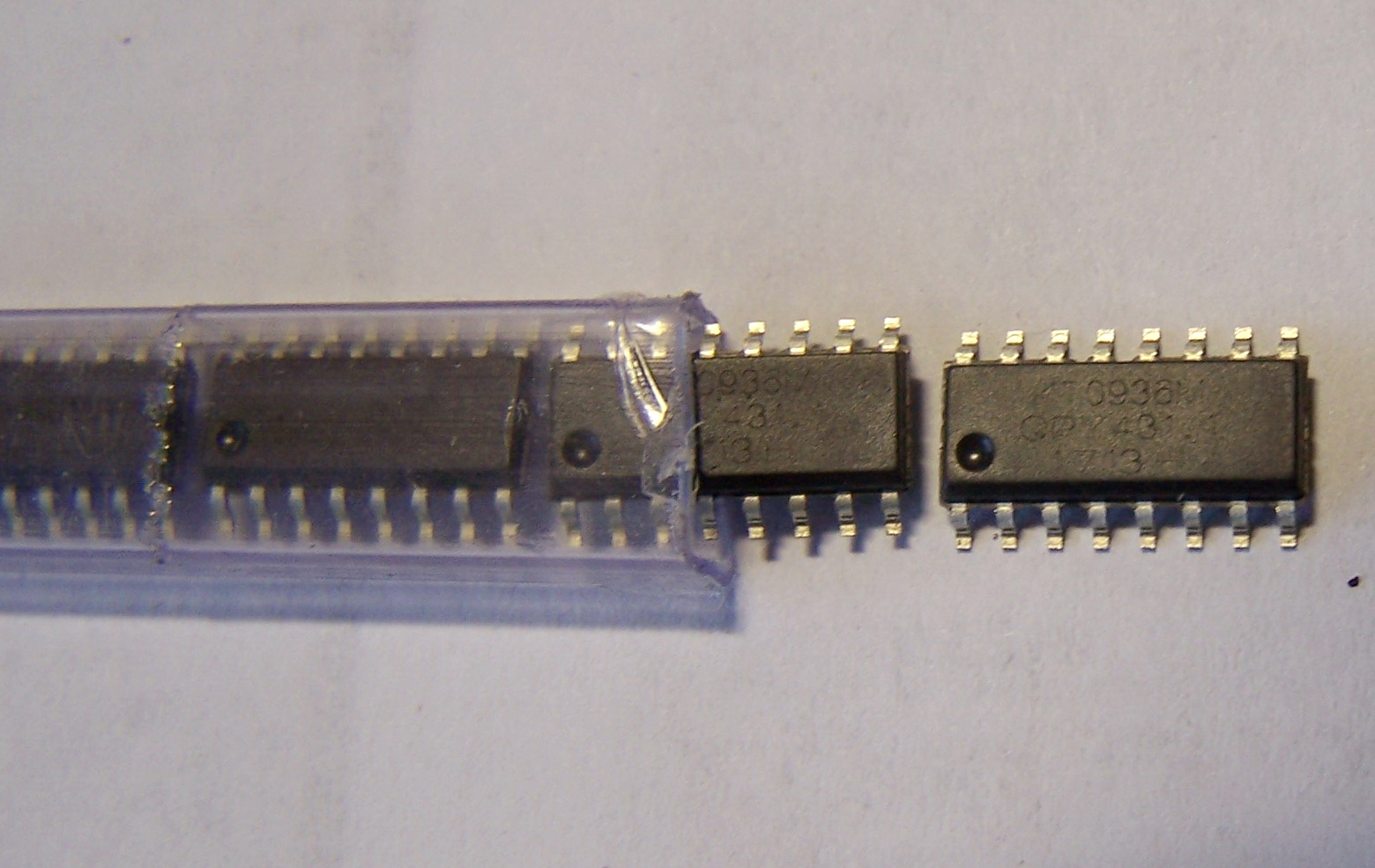

А оставшиеся микросхемы выставляю на продажу.
Практически по цене Али
Я их вроде покупал за 560 руб за упаковку 10 штук.

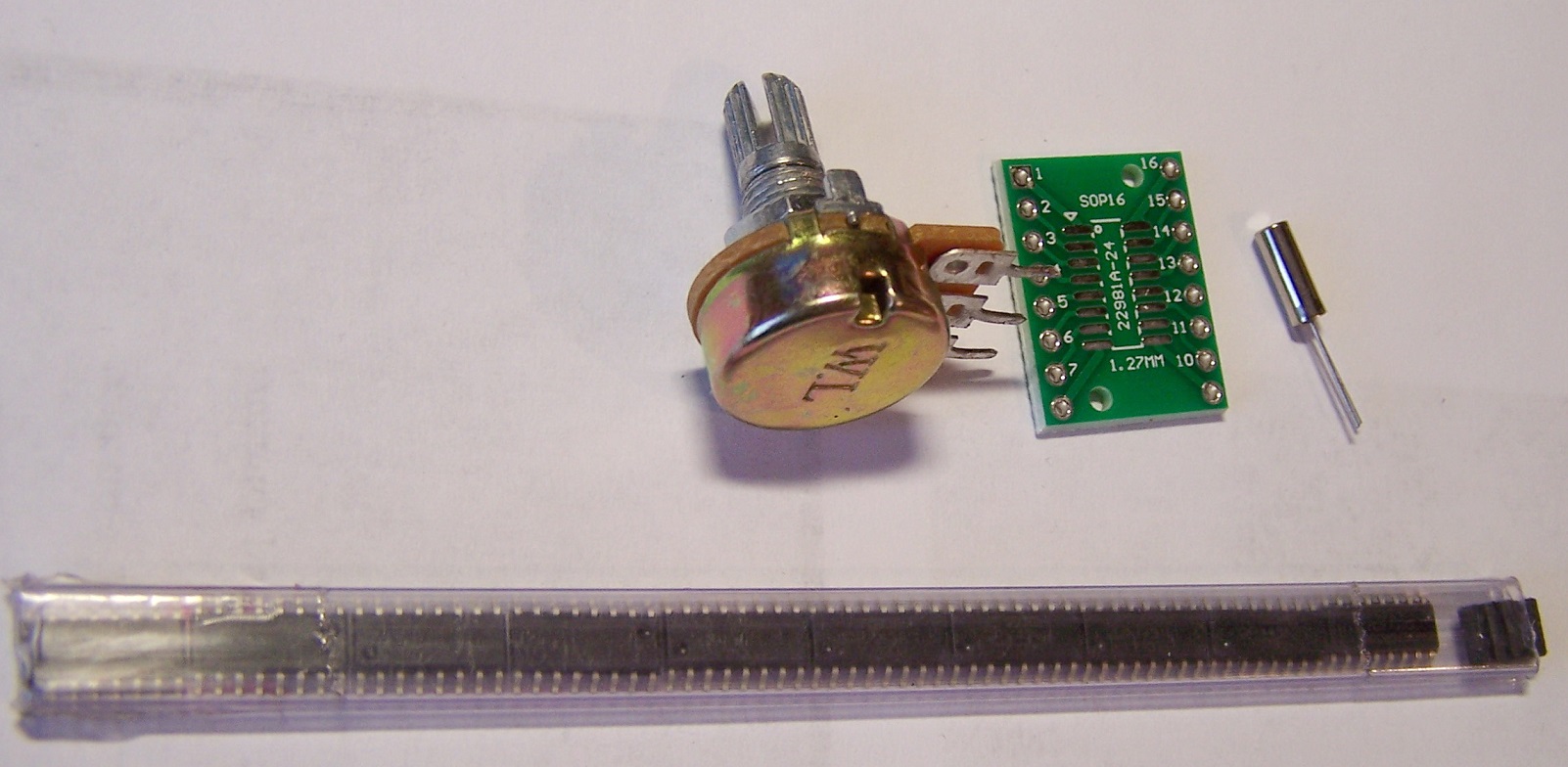

к ним платка, кварц и переменник.
ИТОГО - 600 руб.
===

А вот вопрос — К. Александр Львович заказы на работу по вживлению этих платок под ключ в ламповые радиоприёмники принимает или нет? а то мне Дмитрий Николаевич подарил радиолу Урал-57, которая очень бодро ловит одни помехи —

я думал туда подпаять вход на УНЧ, чтобы превратить её в активную колонку для компьютера, а теперь читаю: "летом буду на даче, у меня там два ламповых "Урала"" —

а зачем ждать лета? если я могу "Урал-57" (ламповый, гарантирую) к Юго-Западной подвезти? на инсталляцию туда платки…

А. Лизунков, когда я был посипакой у Валерия Манюка, это называлось привезти давальческое сырьё под реставрацию

кстати, у меня ещё есть ЭЛС-2 (Электросигнал-2), который тоже был бы не против словить как "Ретро-ФМ", так и "Бизнес-ФМ"

Антон Александрович... "ЭЛЕКТРОСИГНАЛ -2" это на октальных лампах ?

Ваистенну на октальных, вот мой —

http://lampoviedushi.hammarlund.ru/view ... 92#p175792







А. Лизунков, он у меня с ИНСТРУКЦИЕЙ

Нет, я на заказ не осуществляю работ по вживлению ФМ в приёмники.
Там много слесарной работы - надо изготовить новый шкив и переделывать верньер.....причём в каждом аппарате это всё по своему - верньеры везде разные.
Т.е. тут полное творчество - как изловчиться и присоединить к верньеру новый шкив.
Иногда даже приходилось шестерни ставить - т.к. невозможно было по другому ( это так было в 6Н-1 )
