 Заголовок сообщения: Блок питания радиоприемника КВ-М
Непрочитанное сообщениеДобавлено: 19 май 2024, 19:41
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2936
Откуда: Москва-Кубинка-Küçükerenköy

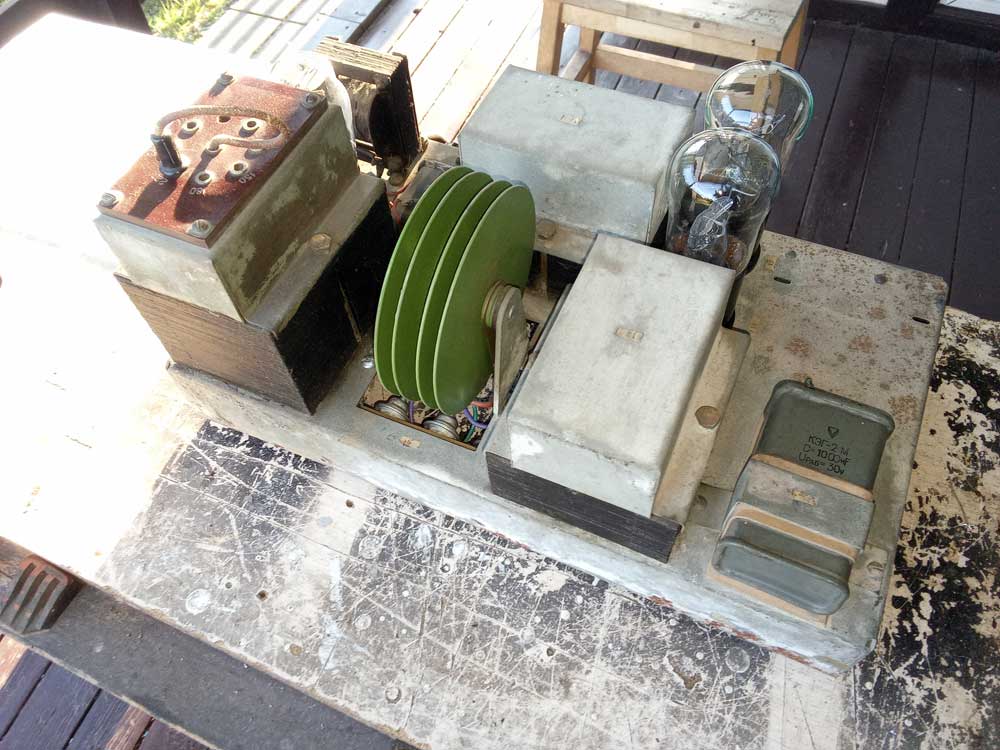

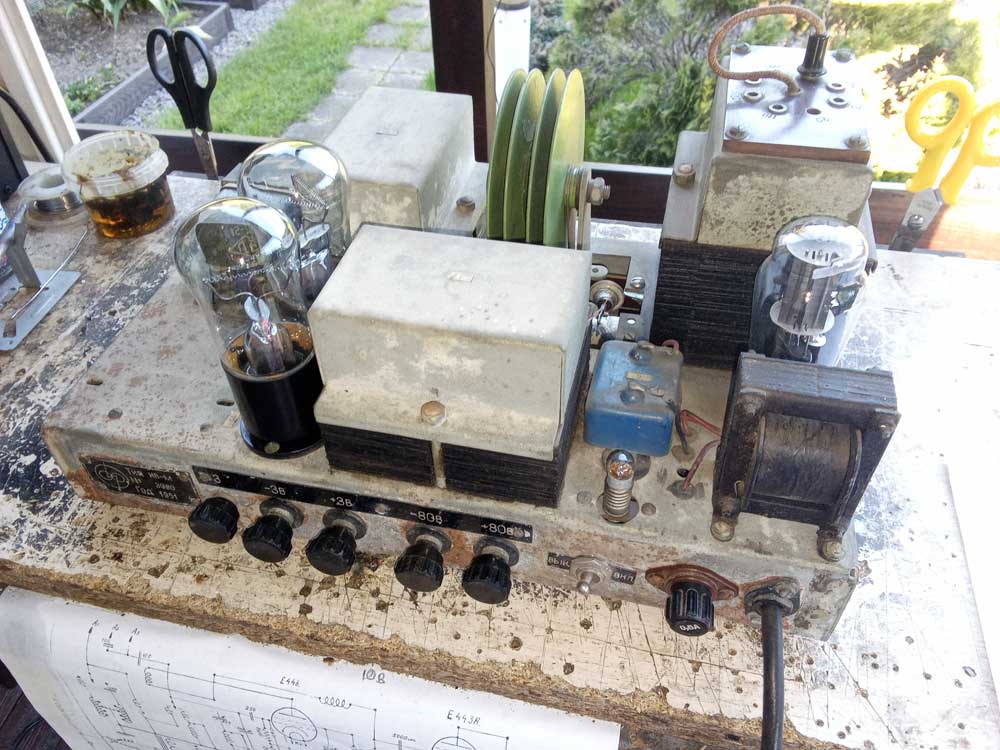

Коллеги, досталась тут вот такая штуковина, сетевой БП для приемника КВ-М:

Вложение:
БПКВМ-(2).jpg [ 109.18 KiB | Просмотров: 2552 ]


Вложение:
БПКВМ-(3).jpg [ 101.7 KiB | Просмотров: 2552 ]

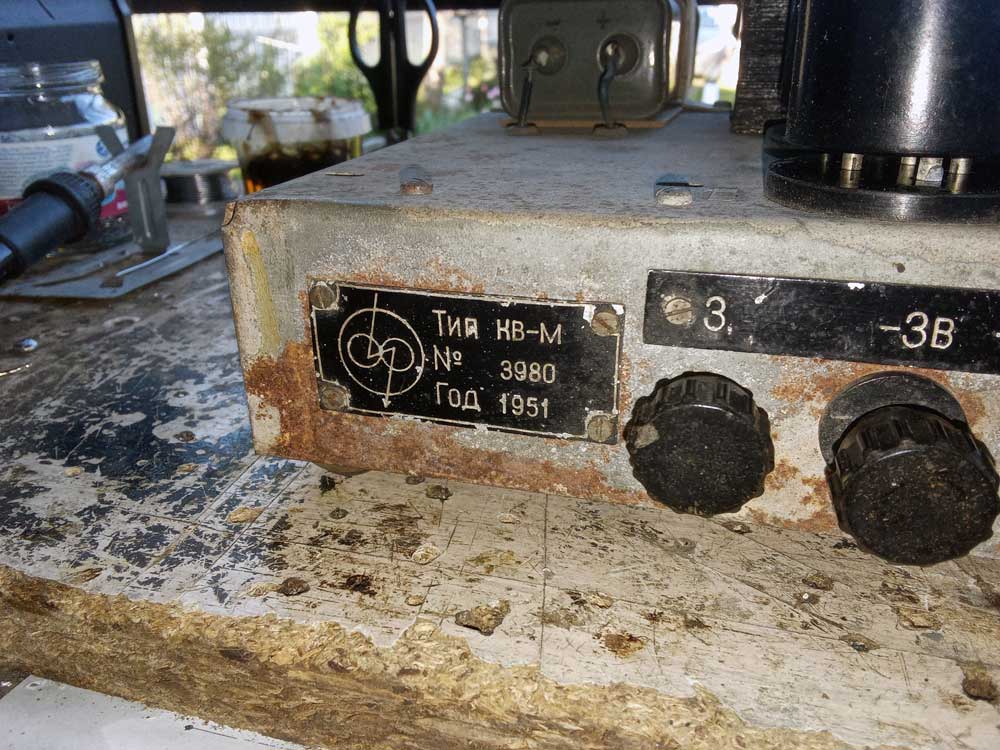

Сам приемник 52-го года, блок на год старше, но это нюансы:

Вложение:
БПКВМ-(4).jpg [ 123.13 KiB | Просмотров: 2552 ]

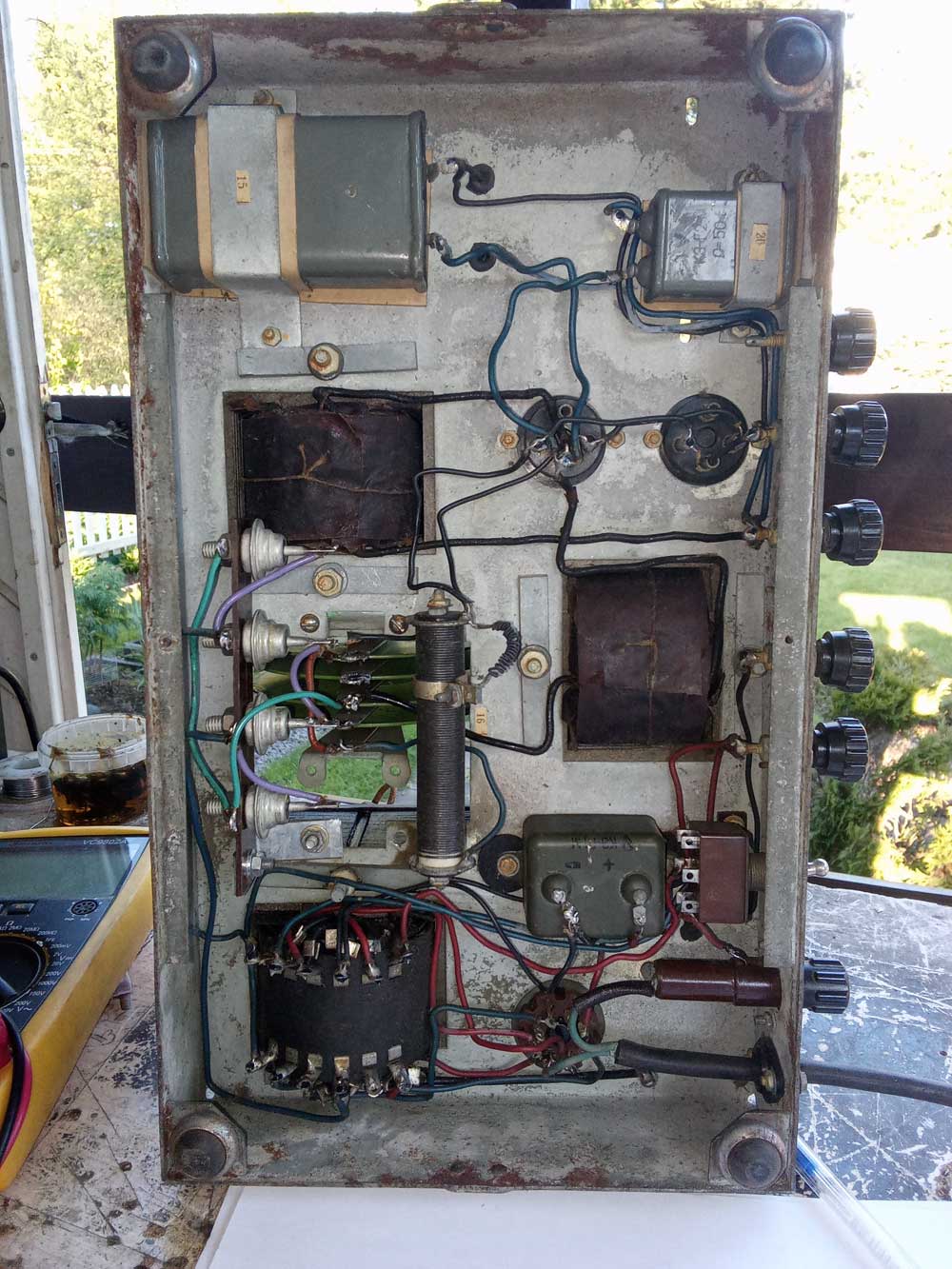

Схему на него не нашел, но деталей минимум, можно разобраться и так.

Вложение:
БПКВМ-(1).jpg [ 180.79 KiB | Просмотров: 2549 ]

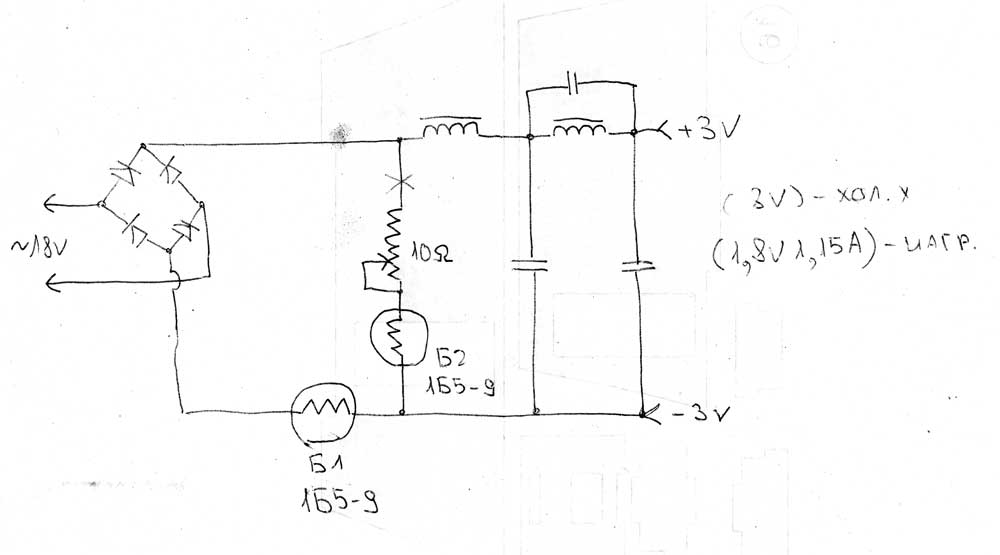

Силовик, несколько герметизированных металлобумажных конденсаторов, дроссели, лампы и пр. Должен выдавать +80 и +3 на накал. С анодной частью все более-менее в порядке, дает 78 вольт без нагрузки. Схема элементарная - 5Ц4С, двухполупериодный выпрямитель, фильтр из конденсатора да дросселя. С накалом немного посложнее. В аппарате 16 2К2М, да пару лампочек накала, ест это все около 1,1 А при 3-х вольтах. Набросал по монтажу схему:

Вложение:
БП-КВМ.jpg [ 26.94 KiB | Просмотров: 2549 ]


Выпрямитель (в оригинале - селеновый столбик, нет, столб :), заменил его сразу на Д242А), три конденсатора, пара мощных дросселей, мощный подстроечный резистор да два бареттера 1Б5-9. Входит 18В переменки, на холостом ходу 24 после выпрямителя и около 8В на выходе. Под нагрузкой же на выходе всего примерно полтора. Выключил резистор что шунтирует мост - стало 1,8, все равно очень мало. Вот думаю куда дальше копать в этих трех соснах. Что-то подсказывает на бареттер, но с этими приборами я дела никогда не имел и что от них ожидать - не знаю:(
Есть какие-нибудь мысли?

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 19 май 2024, 21:38

Зарегистрирован: 13 окт 2012, 15:49
Сообщений: 83
Откуда: Under Zilant mauntain, nier Idel river
Цитата:
Выпрямитель (в оригинале - селеновый столбик), заменил его сразу на Д242А),

У кремниевых диодов - большое падение напряжения, нежели у селеновых
Цитата:
Входит 18В переменки, на холостом ходу 24 после выпрямителя и около 8В на выходе. Под нагрузкой же на выходе всего примерно полтора. Выключил резистор что шунтирует мост - стало 1,8, все равно очень мало.

Замените Д242А на диоды Шоттки ( из БП ПК ).
Цепь шунтирования ( реостат 10 ом + Б2 ) должна заработать...
Все эксперименты проводить с эквивалентом нагрузки ( 2,1 ом, 2 вт )

Из былого.
Во 2-й половине 60-х заполучил этот РП, но без БП. На доступной тогда элементной базе не сумел сделать стабилизатор на + 2 в. Уровень пульсации был высок, что неприемлемо для ламп прямого накала...
В итоге переделал на 6-ти вольтовые сетевые. Переделка была минимальная, а результат превзошел ожидания.
В последствии узнал, что существовал КВ-Я на сетевых лампах...
P.S.
В 70-х купил книжку : В.И.Карпов "Полупроводниковые компенсационные стабилизаторы напряжения и тока" ,Москва, изд."Энергия", 1967 г.
Там есть целый раздел, посвящённый практическим схемам, в т.ч. и низковольтным СтН.
Возможно она присутствует в И-нет.


Вернуться наверх
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 20 май 2024, 06:41
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2936
Откуда: Москва-Кубинка-Küçükerenköy
Weydenbaum писал(а):
Цитата:
Замените Д242А на диоды Шоттки ( из БП ПК ).
Цепь шунтирования ( реостат 10 ом + Б2 ) должна заработать...
Все эксперименты проводить с эквивалентом нагрузки ( 2,1 ом, 2 вт )


Спасибо, вот это попробую. А то все косо смотрел на бареттеры.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 23 май 2024, 18:51
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2936
Откуда: Москва-Кубинка-Küçükerenköy
Воспользовался советом коллеги- заменил Д242А на мостик из современных диодов на 10А 100В - увы, безрезультатно. Но я его всё-таки победил, собака порылась в плохом подвижном контакте подстроечного сопротивления на 10 Ом. Пошевелил его - и о чудо, накал появился! Снял новые диоды, подключил обратно 242-е - все работает.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 23 май 2024, 22:44

Зарегистрирован: 15 янв 2015, 13:55
Сообщений: 59
Электроника - это наука о контактах :)


Вернуться наверх
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 26 май 2024, 08:02
Аватар пользователя

Зарегистрирован: 18 мар 2019, 18:51
Сообщений: 152
Д242 полюбому красивше любых современных.


Вернуться наверх
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 26 май 2024, 08:06
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2936
Откуда: Москва-Кубинка-Küçükerenköy
Asmodey писал(а):
Д242 полюбому красивше любых современных.


А столбик селеновый ещё лучше! )

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 26 май 2024, 08:43

Зарегистрирован: 22 фев 2014, 15:10
Сообщений: 265
Откуда: Новая Москва
Сергей К. писал(а):
Asmodey писал(а):
Д242 полюбому красивше любых современных.


А столбик селеновый ещё лучше! )

Ну да,когда он родной и исправный.Я германий ставил,Д305.
