Так как решил восстановить это неизвестное радио в максимально оригинальном (на момент производства) состоянии, продолжу тему о нем в более подходящем разделе.

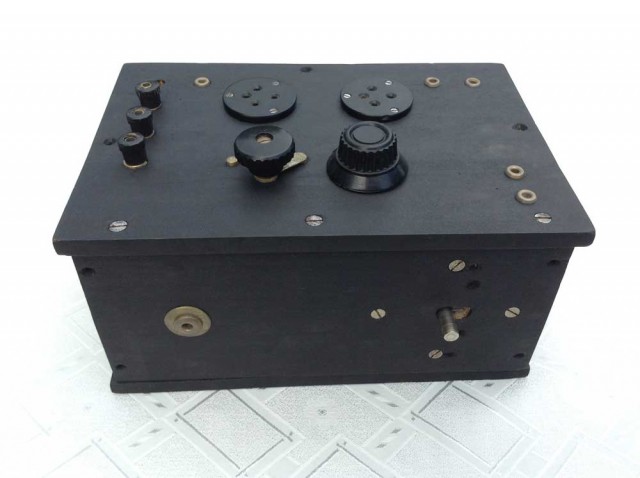

После разборки картина еще более прояснилась. Можно с большой вероятностью предположить что было изначально, а что сделано позже. Верхняя крышка:

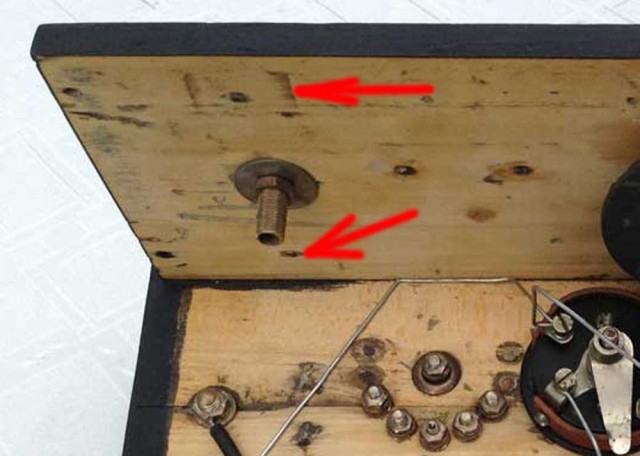

Предстоит заделать отверстия под гнезда для детектора и дополнительного телефона, они явно сделаны вручную. Так же на фото оборотной стороны хорошо видно что у переключателя изначально было всего 5 положений вместо 9 - они были вероятно добавлены под имеющуюся катушку с 9 отводами. Так и не удалось найти место крепления межлампового трансформатора - вероятно усилитель был собран "на сопротивлениях".
Очень похожие схемы таких приемников нашел вчера в "Радиолюбителях" за 28 год - настройка переменным конденсатором подходящей емкости, плюс вариометр с 5 отводами. Правда усилители с трансформатором, но в том же году опубликовано несколько статей как раз об бестрансформаторных усилителях, так что надо пролистать журналы за 29 год, или самому скомпилировать схему.

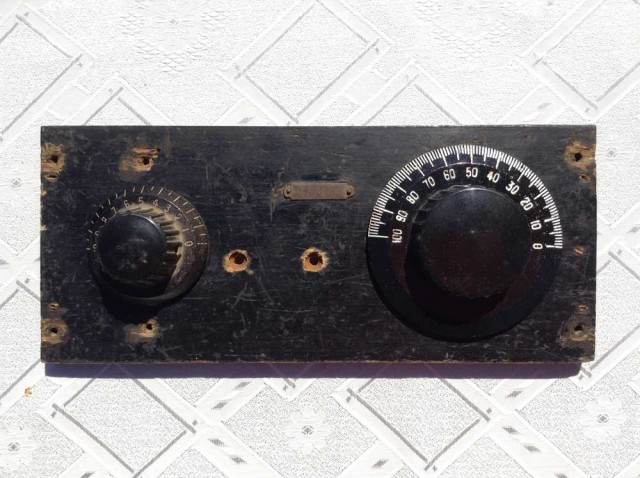

Передняя панель будет выглядеть примерно вот так:



Слева регулировка ОС, справа - КПЕ настройки. Маленькая ручка выглядит как уменьшенная копия большой ("Неуталимовской"), думаю изначально все так и было.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Сергей понятно "очумелые ручки" дырок насверлили. Хотели ведь , как луЧше.... Но, что это за приёмник был?

Что за приемник? Вот бы знать...

Двухламповый, регенератор, батарейный, усилитель предположительно на сопротивлениях. Изготовлен в промышленных условиях с использованием заводских комплектующих, конец 20-х - начало 30-х годов ХХ века... Вот собственно и все.

Если полистать журналы тех времен ( "Радиолюбитель", "Радио всем"), обычно на последних страницах обложки можно найти много объявлений, в том числе от небольших частных и артельных производителей, предлагающих свою продукцию, в частности и приемники различных конструкций. Вот, в качестве примера на обложке "Радио всем" №7 за 1929 год предприятие "Радио-Витус" И.П. Гофмана (Москва, Харитоньевский пер. д.7 кв.10 предлагает покупателям свою многочисленную продукцию, в том числе двухламповый приемник МВН - "...прием ближних станц. с мощным громкоговорением, прием дальних Союзных и заграничн. станц. на телефон. Простота управления. Лучший для индивидуального пользования. Ц. 32 р. ...(цитата из объявления)) . Качество их производства было весьма прилично, например радиоприемники производства мастерской Шаурова даже отмечались призами на выставках.

Вполне вероятно что это именно такое изделие (шауровское, гофмановсое или иное) и есть. Единственная возможность его хоть как-то опознать - это штудировать все доступные издания по радио того времени и с лупой рассматривать фотографии в надежде случайно обнаружить искомый предмет.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

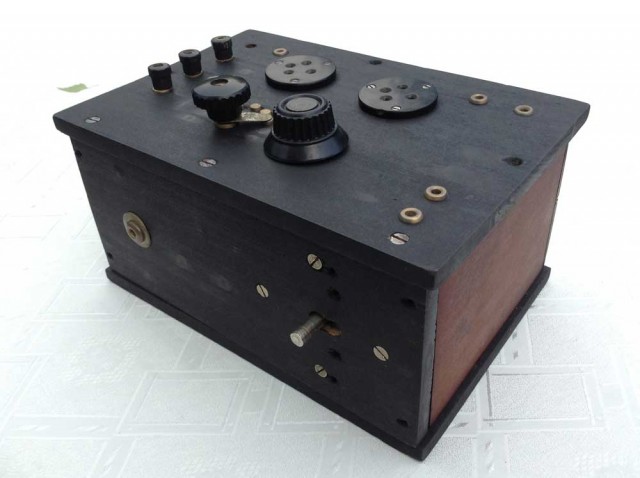

За пару дней работа продвинулась. В корпусе заделаны ненужные отверстия, он отшкурен, местами зашпаклеван и заново покрыт краской, морилкой и лаком:





Установлен КПЕ, переменное сопротивление регулировки напряжения накала примерно тех же времен, часть монтажа:



Теперь собственно самый сложный этап - определиться со схемой ( а напрямую схему двухлампового приемника "на сопротивлениях" с настройкой КПЕ и вариометром ОС найти пока не удалось).

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Ну гигант... Гнёзда зажимы у меня есть родные и ЛАМПЫ! Отдам.

Дима, спасибо за предложения!

Гнезд аккурат хватило, зажима одного нет, но думаю с этим вопрос решу, есть похожие, надо прикинуть как их "модернизировать". В крайнем случае только гайка карболитовая понадобится если не удастся похожую выточить. А вот лампы - это очень здорово, лишних оригинальных у меня нету.

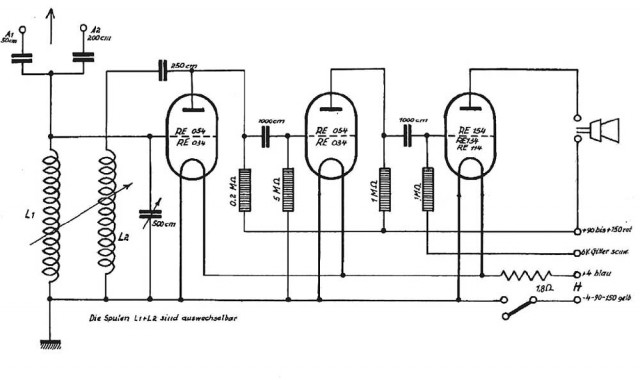

Но это все в будущем (очень надеюсь недалеком ), пока загвоздка со схемой - никак не прикину как же соединить ОС с регулировкой вариометром с усилителем без трансформатора. Штудирую источники, есть много нюансов, капризная очень штука! Все найденные работающие решения предусматривают либо настройку вариометром же, либо неподвижные катушки с регулировкой ОС переменным конденсатором. Единственное похожее решение реализовано в Blaupunkt VIII 28-го года:



Есть такое радио, весьма нестабильное в работе, не очень нравится оно мне.

Опять-таки вариометр еще делать надо. А перед этим еще рассчитать какой.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Сергей подозреваешь, что он 0-V-1? Каркасы ( деревянные) для вариометров у меня есть С пропиткой парафином. Но ведь катушка ( корзина или универсаль, не помню) родная вроде? Конденсаторы и Каминского у меня есть и много. Если до СЕНТЯБРЯ приедешь на дачу, подарю. Вопрос. Странно работает СПУТНИКОВОЕ. Утром ОТЛИЧНО! Вечером... "мелькает". Хотя и утром и вечером погода хорошая, дождя нет. Что за ЯВЛЕНИЕ?

Это наиболее распространенный вариант. И отверстий для "крутилок" всего две. Одна из них КПЕ, на другой, неплохо видно на фото из предыдущего сообщения, там где вид изнутри - по-моему следы от каркаса вариометра, примерно такой конструкции как применялась например в БЧ :



Какие тут варианты? Первый каскад детекторный, с регенерацией, второй - УНЧ. Против такого варианта только отсутствие второй пары гнезд для приема на одну лампу (обычное дело).

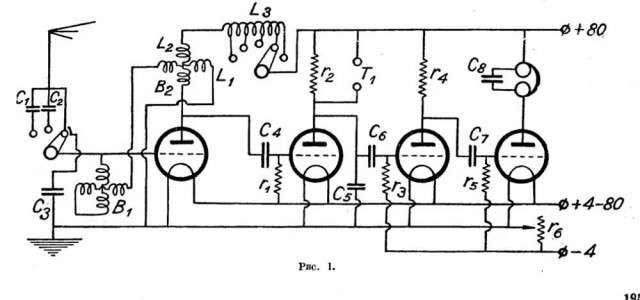

1-V-0? В те времена ( да и позже), в таком случае обычно делали два настроечных контура, перед УВЧ и перед детектором (Борусевичи, СИ, БИ, РПК и пр.), и следовательно больше ручек. С другой стороны есть популярная в те годы схема с УВЧ, предложенная впервые Л. Слепяном, и вполне укладывающаяся в имеющиеся условия (при сокращении числа ламп естественно):



Можно попробовать переработать контур под КПЕ, а переключатель будет изменять число витков дросселя. Тоже наверное вариант, но надо собирать и испытывать на макете.

Катушка, которая стояла - не оригинальная, факт. Хорошая, заводская, но не от этого приемника. Ни к чему она, к тому же слишком здоровА, да и отводов много.
А по спутнику - странное явление. Должно быть ровно наоборот - вечером сигнал лучше. По-хорошему бы тебе тарелку побольше чуток. 60 см. что сейчас стоит - самый нижний предел. Сантиметров бы 80, было бы самое оно. Но надо посмотреть. Наверное приехать придется . Благо теперь знаю как добраться.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

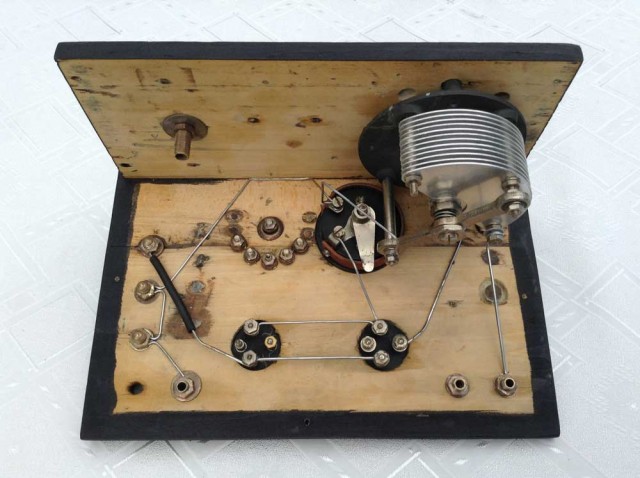

Сергей буду признателен за приезд ко мне. Вчера был Михаил Иванович. Он за рулём, а я пил "Кальвадос". Зажимы не "городи" они есть здесь у меня. И каркасы ВАРИОМЕТРОВ тоже здесь. Вот немного фото.
