Генераторная лампа мощностью 25 квт конструкции М.А. Бонч - Бруевича



и упаковочная коробка для ламп НРЛ

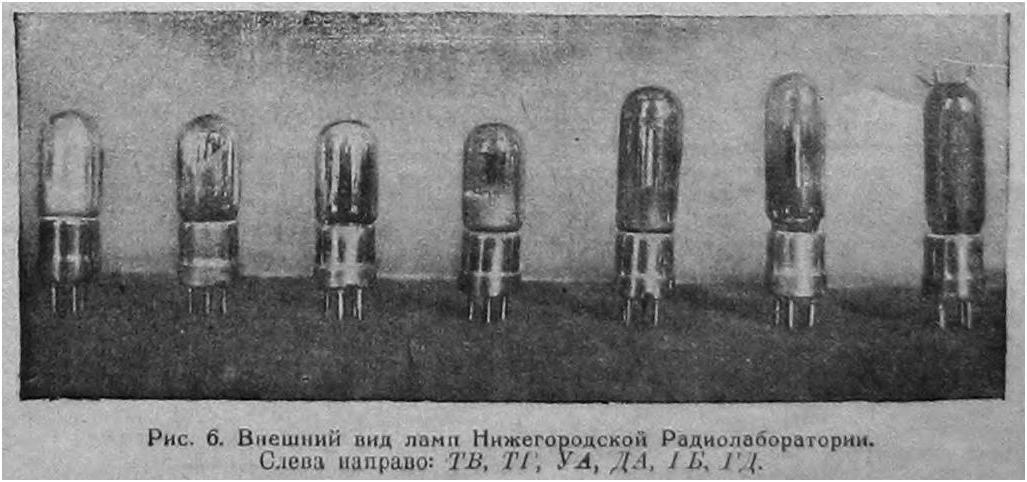

Только в перечне этих выпущенных в НРЛ ламп есть пропуск - 3-я справа - УВ, в перечне должна быть после ДА..

У неё рабочий ток до 10-15 ма доходил, против 3-4 у серии УА.


Добавлено позднее:
ссылку на верхнее фото дам вечером.
Нижнее фото - новодел, работоспособная копия с лампы УВ, с экземпляра, хранящегося в Музее связи им Попова.
Недостатки по сравнению с оригиналом - на цоколе нет значка "РЛ".

В дополнение: 1 фото - лампа "Медяшка".
Ответ на вопрос: "Почему эта идея внешнего охлаждения проточной водой пришла к Бонч-Бруевичу раньше чем немцам (или другим)?" звучит так: "Мысль - как обойтись в передатчике меньшим количеством генераторных ламп (ранее соединяемых для этой цели в параллель маломощных ламп), при повышении выходной мощности..."

Препятствие 1: Теория радиоламп, которая тогда ещё только формировалась, ограничивала при применении современных тугоплавких материалов потолок в 1-1.5 кW.
Препятствие 2: Первые труднейшие годы Советской власти и запрет на поставку в нашу страну стратегических материалов.
Препятствие 3: размеренный ход жизни исследований "у них".

Все эти и другие препятствия были обойдены Михаилом Александровичем Бонч-Бруевичем чисто по-русски.
Он сам пытался написать Теорию Радиоламп - понять особенности протекающих внутри откачанной колбы процессов. Процесс не прекращался и за ужином, где НАШ Тульский самовар подсказал ему идею внешнего охлаждения проточной водой главной детали лампы - анода, который, в свою очередь, являлся заменой хрупкому стеклянному корпусу. Ну, а меди у нас пока было достаточно...
Полагаю, не зря на самоваре тех лет было отчеканено "Тульский Патронный Завод".
Наша идея выстрелит по противнику, заставив в 1923 году представителей фирмы "Телефункен" - проф. Мейснера и графа Арко приехать "на поклон" в НРЛ. Хотя и тогда, спустя аж как ТРИ года после удачно (для наших) проведённого сеанса радиоТЕЛЕФОННЫХ переговоров, гости, заходя в помещения Радиолаборатории, запрокидывали головы, устремляя заранее взгляды под потолок... По видимому они именно такими представляли себе габариты суперлампы.
В дополнение к вышесказанному добавлю, что от возникшей идеи до воплощения в стекле и металле 1 образца прошло меньше суток - такой порядок был заведён ещё первым управляющим Тверской, ставшей впоследствии переезда Нижегородской Радиолаборатории - Лещинским В.М.

Примечание 2:
Сама коробочка-упаковка радиолампы, изготовленной в НРЛ - пример тщательного подхода ко всем составляющим процесса выпуска новейшей продукции. Типография, организованная при НРЛ Лебединским В.К., занималась не только печатанием статей в ТиТбп и "Радиотехник", но и печатала бланки, а для ламп - вкладыши с характеристиками изделия, графиками кривых...
Ватка для фиксации и предохранения от тряски тоже обязательно была в наличии.

Если не затруднит, к присылаемым фото и сканам из литературы добавлять (по возможности) ссылочку.

В своём предыдущем сообщении использовал скан фотографии из статьи "Характеристики электронных ламп Нижегородской радиолаборатории " из журнала "Радиолюбитель" №2 за 28 год.

Извините, а от ламп ПР-1 такие вкладыши сохранились?
Слышал совершенно разные мнения по поводу её характеристик, но точной информациив доступных мне источниках найти не могу.

Владимир, эти лампы делались в период гражданской войны(начало производства март 1919) и вероятность сохранности вкладышей маловероятна.
Лет пять тому назад я просматривал журналы "Телеграфия и телефония без проводов" того периода, в них информация была.

Если кратко:
Анод из алюминиевой жести,
соединения внутри лампв выполнялись скруткой,
выводы сквозь ножку имели вставки из платиновой проволоки.
Напряжение накала 4 вольта,
напряжение анода 80 вольт,
коэффициент усиления напряжения около 9,
срок службы катода 300 часов,
стоимость в (довоенных рублях) 4руб.15коп.
Параметры и габариты ламп подгонялись под французские, которые тогда применялись в усилителях и гетеродинах.

Окончание производства 1923 год.

Всего их было выпущено в районе 5 тысяч штук.
Когда-то в ходе одной из дисскусий проф.Бертенев (RA3DHL) озвучил цифру, что их выпускалось до 4 тысяч в год.
Поскольку она мне показалась несколько завышенной, то я нашёл книжку:
" Наука и техника СССР.1917-1927. т.III . М., Работник просвещения, 1928 год"
и в ней фигурировала цифра что-то в районе 5 тысяч выпущенных всего.

Спасибо большое за информацию.
Примерно так ( анод из алюминия, соединения скруткой) я и делал её рабочую копию, около полугода назад.
Очень хочется, что бы аппараты соответственно смотрелись, ну а настоящих ламп того периода естественно не хватает.
Тем более рабочих, а тем более - таких .

Но, остановился по следующим причинам:
Мне не понравилось, как анод выглядит - я его вручную выдавливал из алюминиевого листа.
Нижняя крышка для алюминиевого стаканчика - у неё не просто отверстия под ножки,
но есть и отверстия для проводов - как точно это дно выглядит, я не знаю.
Естественно, были сложности с надписями "*Made in Russia *РАДИОЛАБ" и выколоткой обозначений ножек.

Да и делал по не очень качественным фотографиям.
Но, самый большой вопрос - это под какую именно зависимость анодного тока от напряжения на сетке эту копию подгонять.

Самый простой ответ - под французскую (French) армейскую приёмную лампу того периода.
Ведь в Нижнем свои лампы подгоняли под них.

А режим приёмной французской лампы, при анодной напруге 80 вольт, анодный ток должен быть 2,5 ма.
И при этом токе она должна иметь коэффициент усиления напряжения около 9.
