в 1947 году в СССР состоялся конкурс на лучшую схему детекторного приемника, победителем которого стала конструкция инж. М.Р. Капланова "Комсомолец". Дальнейшую историю этого простенького но очень популярного аппарата вспоминать нужды нет, в разное время и в разных местах она была многократно описана.
Второе место с премией в 3000 рублей занял инженер одного из предприятий Министерства Промышленности Средств Связи М.И. Облезов со своей разработкой под названием "Волна". В дальнейшем и она не была придана забвению, выпускалась несколькими предприятиями, но известна куда меньше "Комсомольца". Тираж этих приемников многократно уступал "Комсомольцу", и до наших дней дожили лишь единичные экземпляры. Встречаются они чрезвычайно редко, и коли уж выпал случай не грех хорошенько "повертеть в руках" этот раритет.
Внешне - штампованная металлическая коробочка размером 135 на 100 на 65 миллиметров, окрашенная сверху черно-красной "жабой" памятной еще по довоенному СИ-235. Сверху двойная ручка, простая шкала и эмблема, приемника, выполненная чем-то вроде переводной картинки поверх основной окраски.

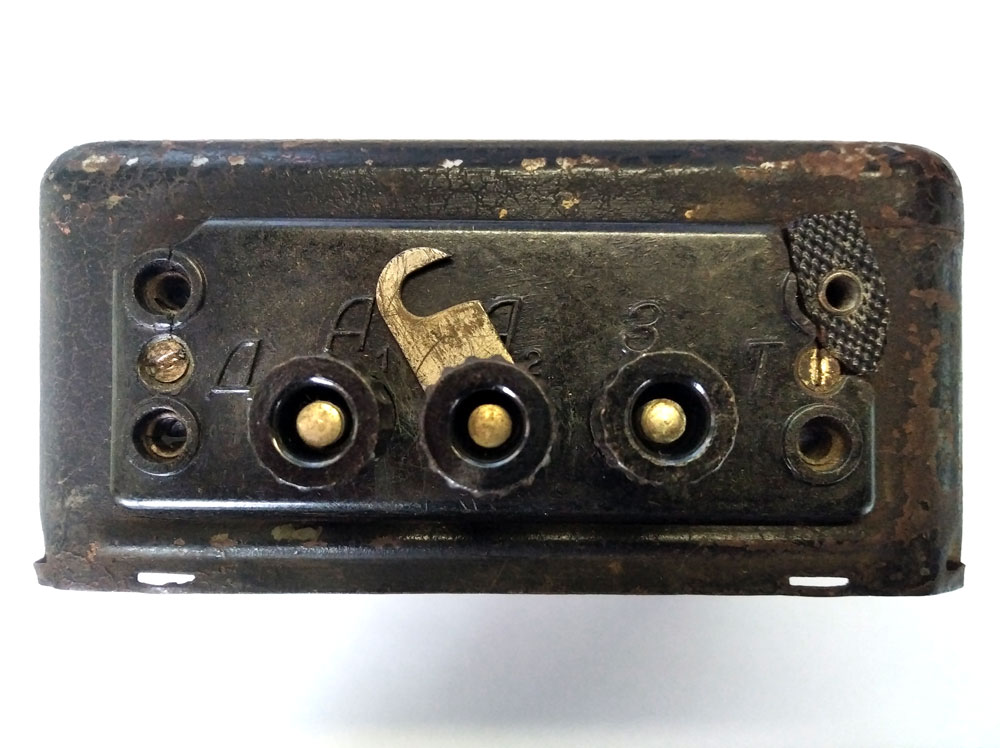

На верхнем боку - коммутационная панелька из не слишком качественного карболита. на ней - два зажима под антенну с перемычкой, земля и гнезда для наушников и детектора с соответствующими обозначениями:



Судя по всему судьба этой "Волне" была нелегкая, изрядно штормило )
Досталось приемнику и внутри - кое-какие провода были оборваны, все в пыли, так что решил сразу же разобрать его чтобы заодно и хорошенько рассмотреть его"потрошки".

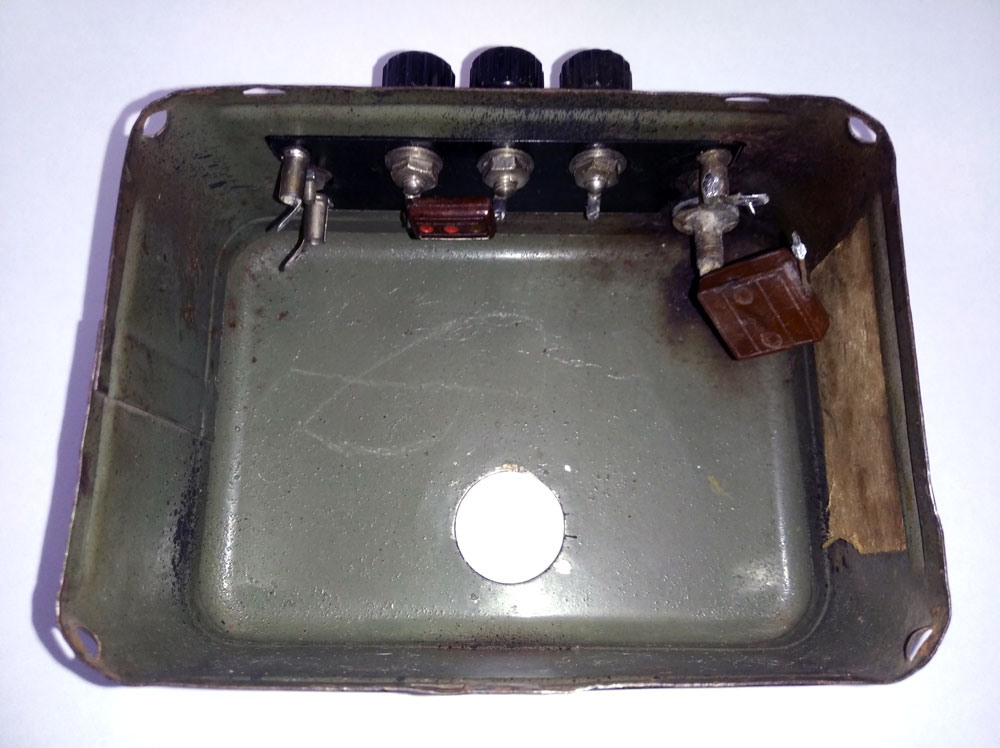

Корпус вид изнутри, уже очищенный и помытый:



Обратим внимание на конденсатор в правой части - он тут не с рождения. Первоначально эти аппараты комплектовались пьезонаушниками, для работы которых их требуется шунтировать не емкостью а сопротивлением. Но как известно такие "уши" не долговечны, и впоследствии для работы с электромагнитными телефонами был припаян конденсатор номиналов 1500 пФ. Между антенными гнездами - конденсатор на 220 пФ, который во включении с катушкой образует последовательный либо параллельный колебательный контур настройки.

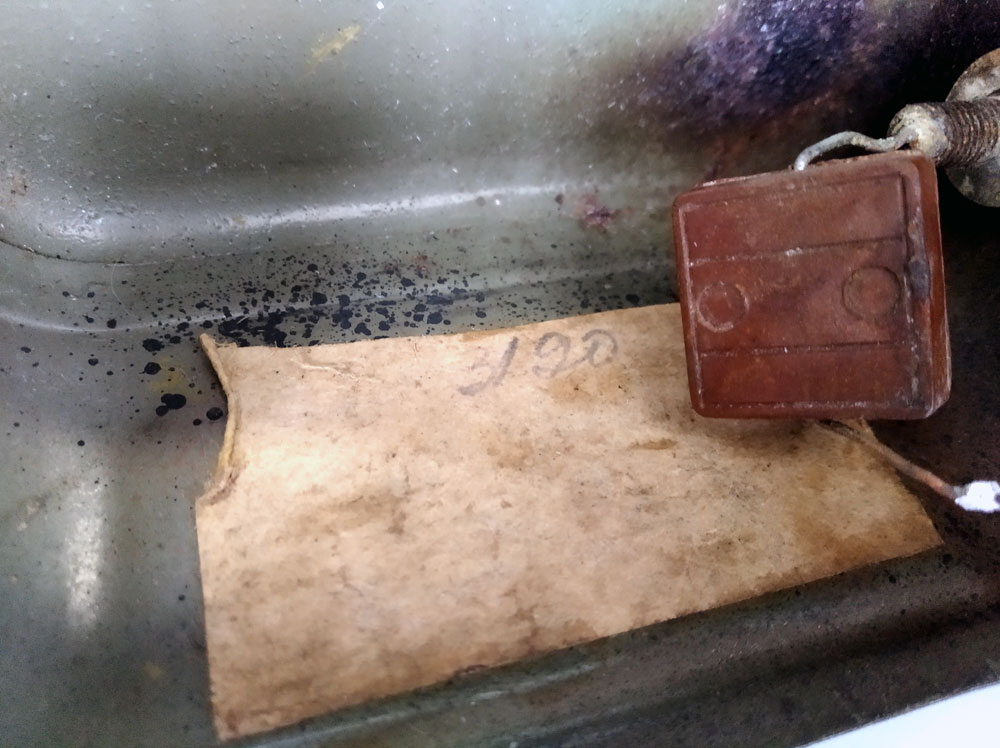

На одной из боковых стенок приклеена бумажка, разобрать возможно лишь номер 3120 (3190?):



Вероятно порядковый номер. Учитывая что по информации сайта В. Харченко выпускалась "Волна" несколькими заводами, сделано их было наверное порядка нескольких тысяч, что многократно уступает "Комсомольцу".

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

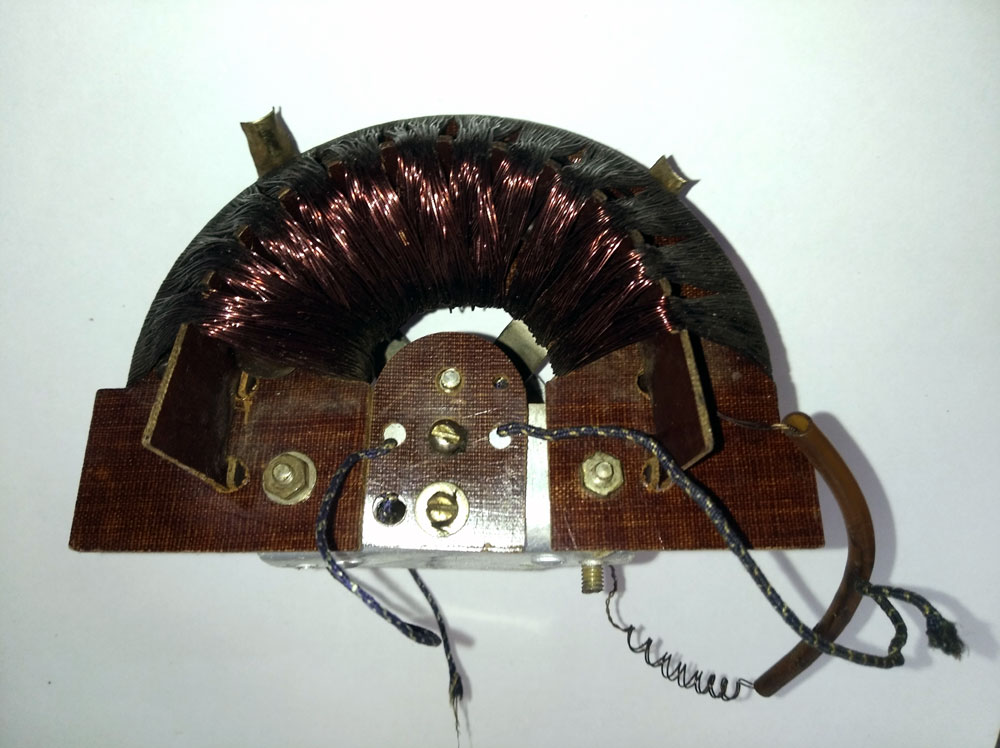

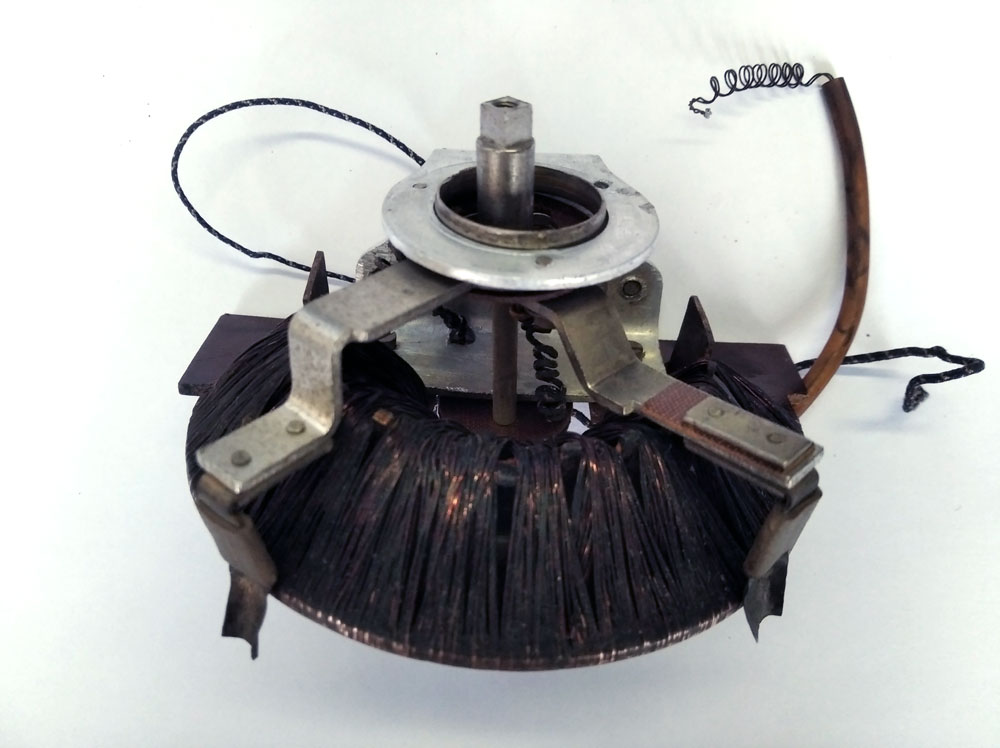

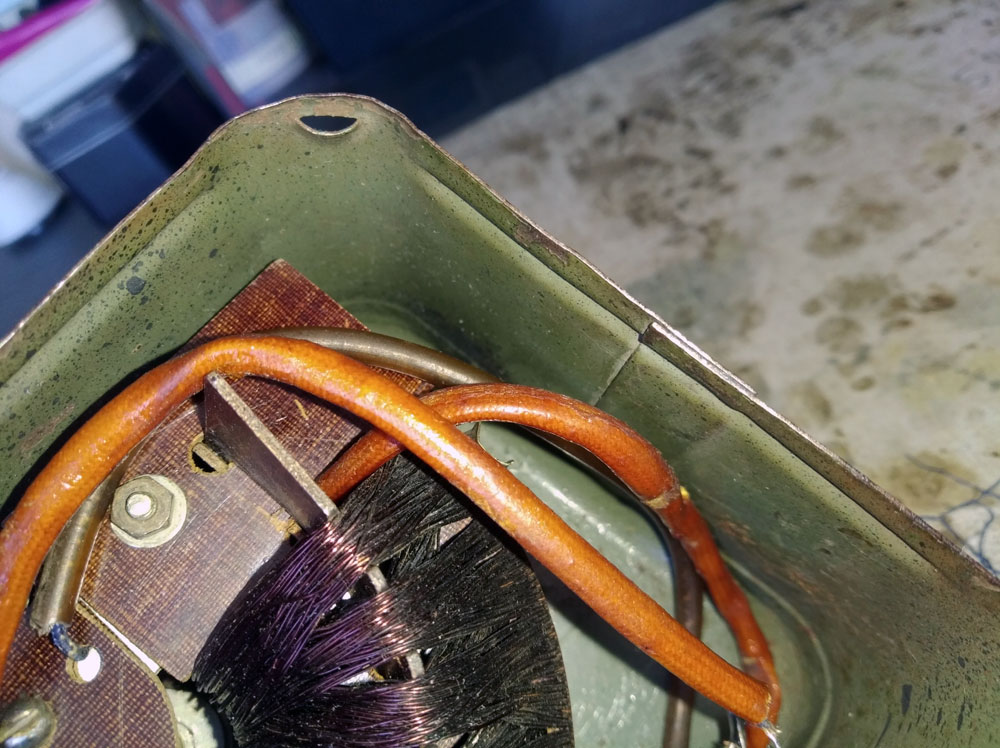

Теперь самое интересное, сердце приемника, его катушка и блок настройки.





Намотана секциями на текстолитовом основании, подковообразной формы,. Согласно описаниям - эмалированным проводом диаметром 0,35 мм., имеет квадратный профиль, электрическое сопротивление чуть меньше 6 Ом и индуктивность в 2,62 mH. По внешнему диаметру "подковы" ходят два ползунка, соединенные с внешними ручками приемника. Внешняя большая отвечает за настройку, малая внутренняя - за связь с детектором. Таким образом можно регулировать громкость (что навряд ли сильно актуально), и что более важно - "отстраиваться" от близких по частоте станций за счет ослабления менее мощных сигналов.

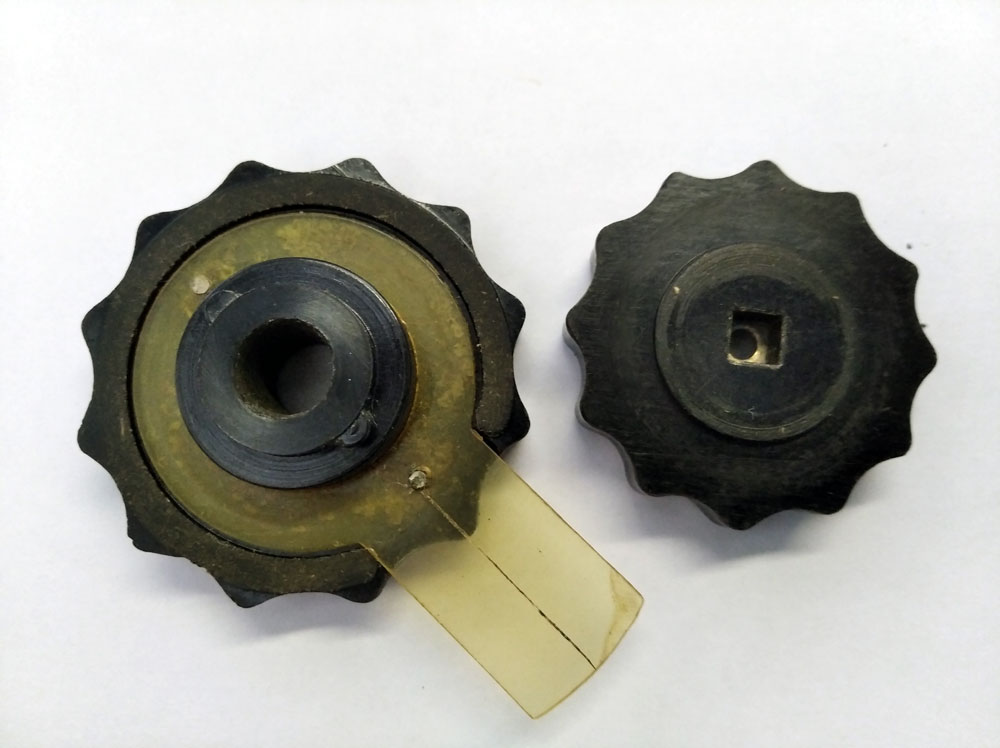

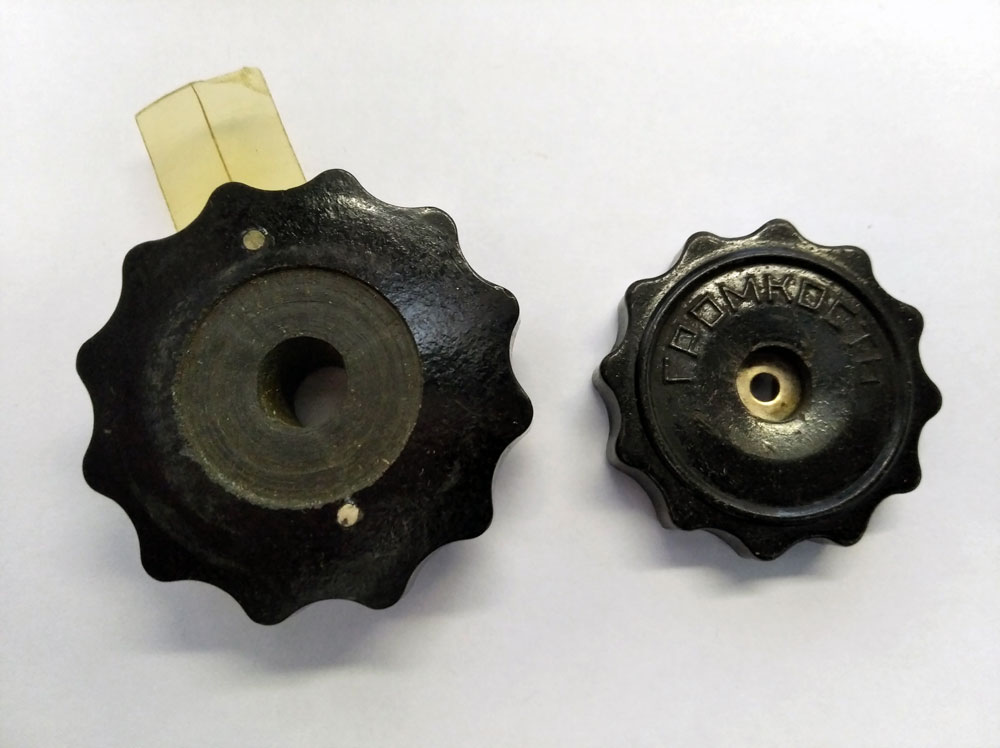

Отдельно ручки, сделаны из карболита, качество оставляет желать лучшего - во всяком случае корпуса некоторых заводских "Комсомольцев" сделаны куда более тщательно.

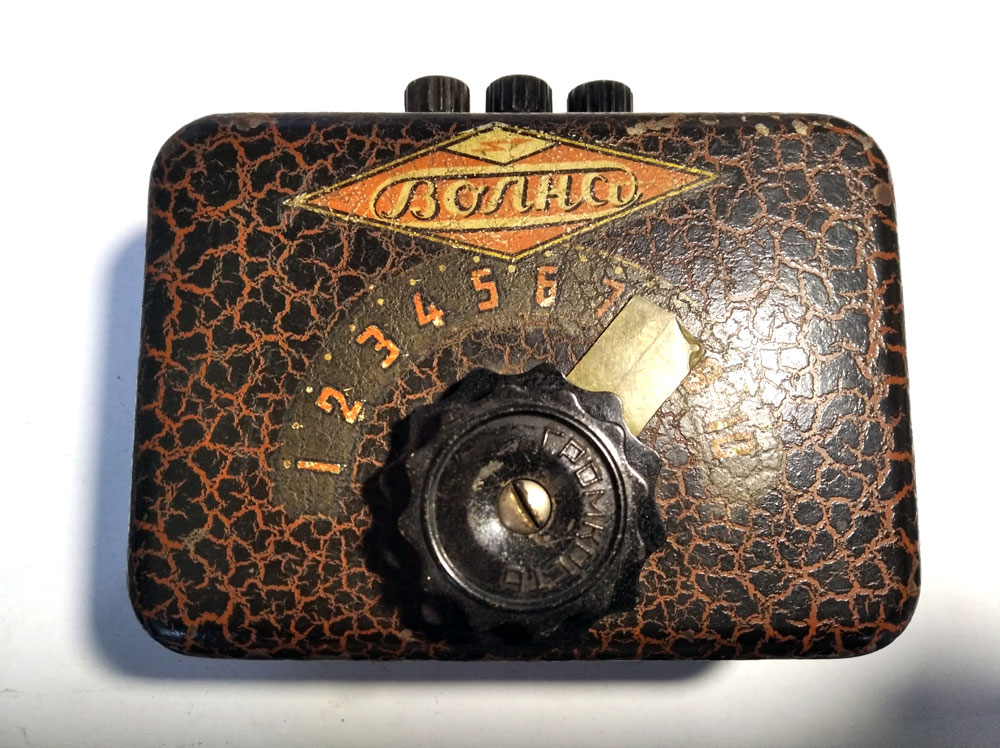

Ну и в завершении - собранный приемник:



Резюмируя написанное, можно удостовериться что конструкция М. Р. Капланова удостоилась высшей оценки заслуженно. Не сравнивая оба приемника в работе можно утверждать что для производства "Комсомолец" приспособлен куда лучше. Не требуется работа с металлом, особенно глубокая штамповка корпуса, более простая и дешевая катушка, отсутствие довольно непростого механизма управления ползунками, и вообще меньшее количество деталей - в условиях послевоенной жизни в СССР это было очень важно.

Большое спасибо нашему коллеге Павлу за предоставленную возможность хорошенько рассмотреть и повозиться в удовольствие с этой редкостью!)

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

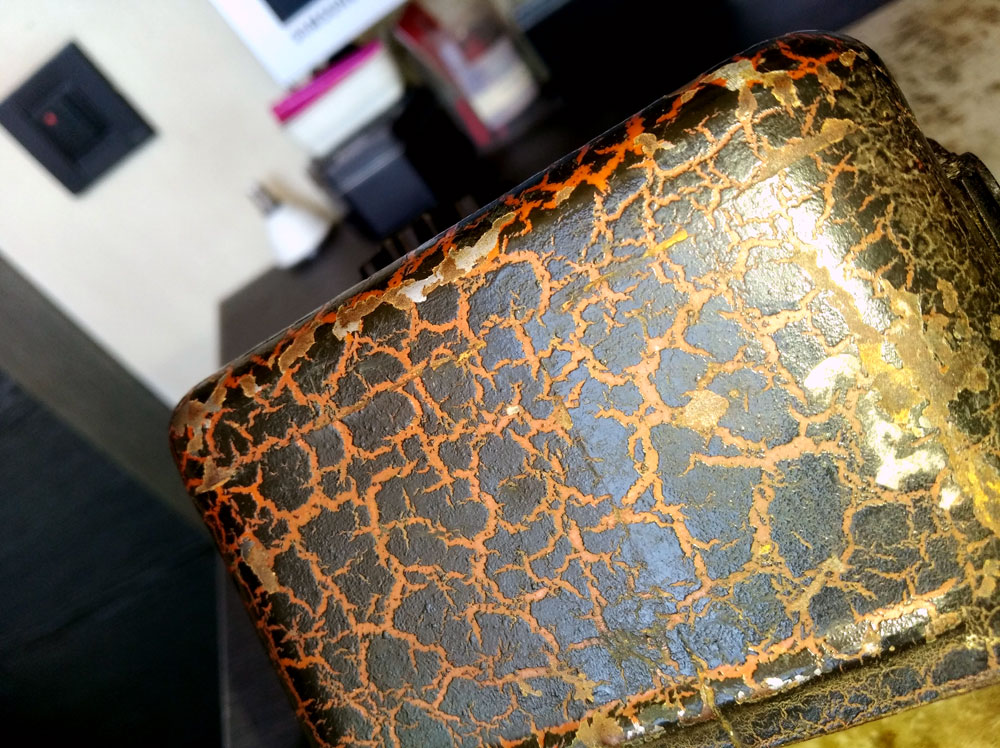

При взгляде внутрь "Волны" в глаза бросается катушка, которая производит впечатление очень металлоёмкой ("медь не жалеть!"), а снаружи он окрашен кракелюрной краской.

А. Лизунков, это никакая не жаба, фактура у жабы совсем другая

кожа жабы пупыристая и без трещин

То, что изложено на сайте у Харченко не соответствует действительности.



Волна в таком виде выпускалась только на одном заводе.
Завод № 745. Который в газетах по граждански обзывали по разному: и телефонный, и телеграфный, и телефонно-телеграфный, и слаботочный.
Позднее под таким же названием, но в другом виде приёмник делали в Киеве.
А в Томске, на заводе 625 его выпускали под названием Сибирь.

Что же касательно именно московского приёмника, то по газете Вечерняя Москва вся его история расписана.

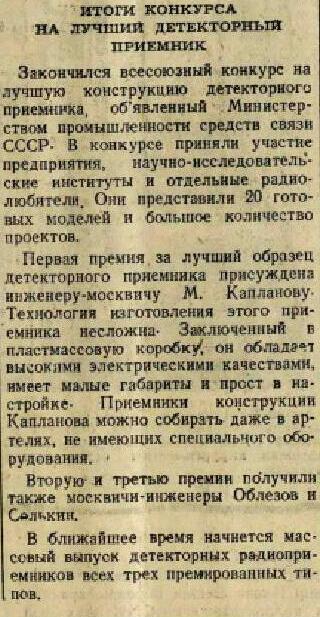

18 сентября 1947 года газета сообщила о подведении итогов конкурса:

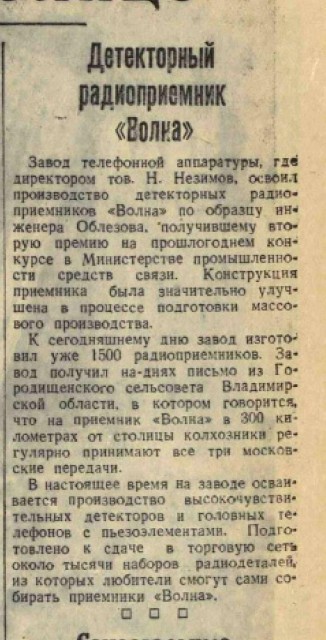

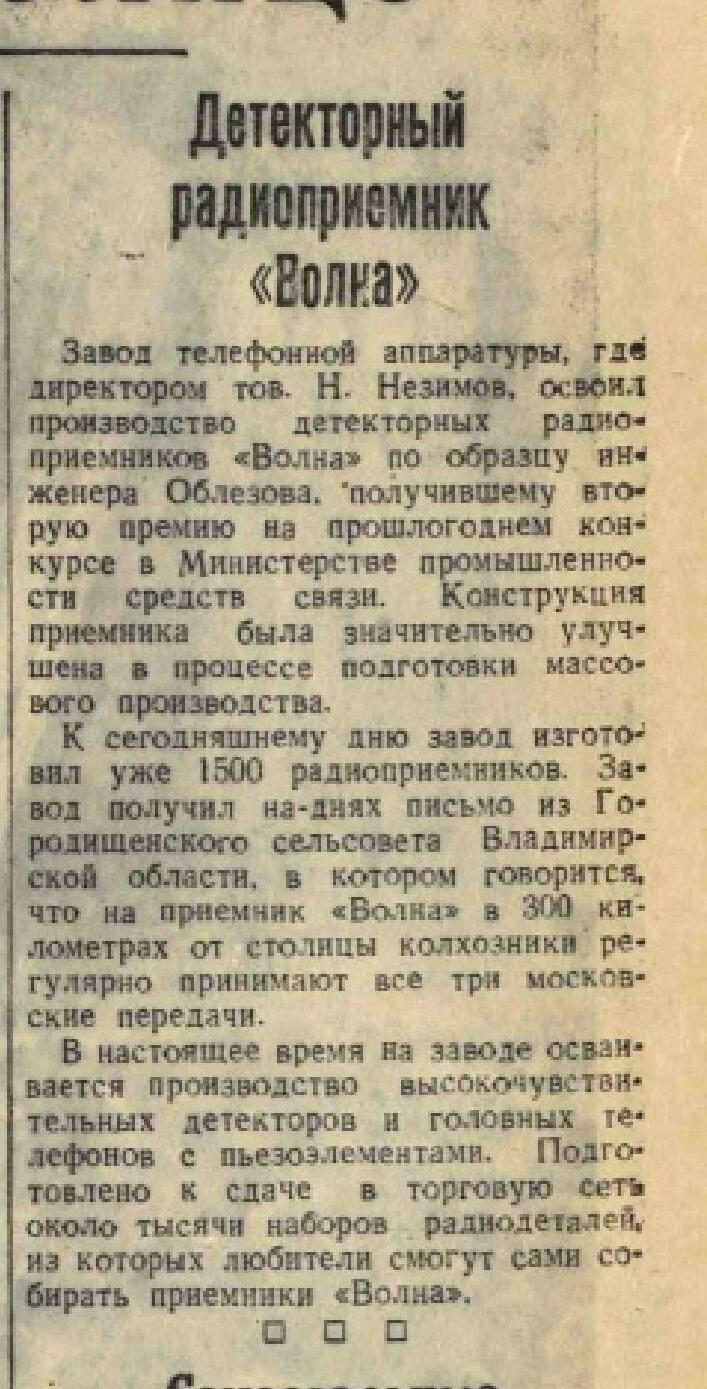

В конце 1947 года на заводе были изготовлены первые аппараты, а с января 1948 года началось производство , о чём писали
28 февраля 1948 года.
Причём выпускались не только приёмники, но и наборы для их сборки.

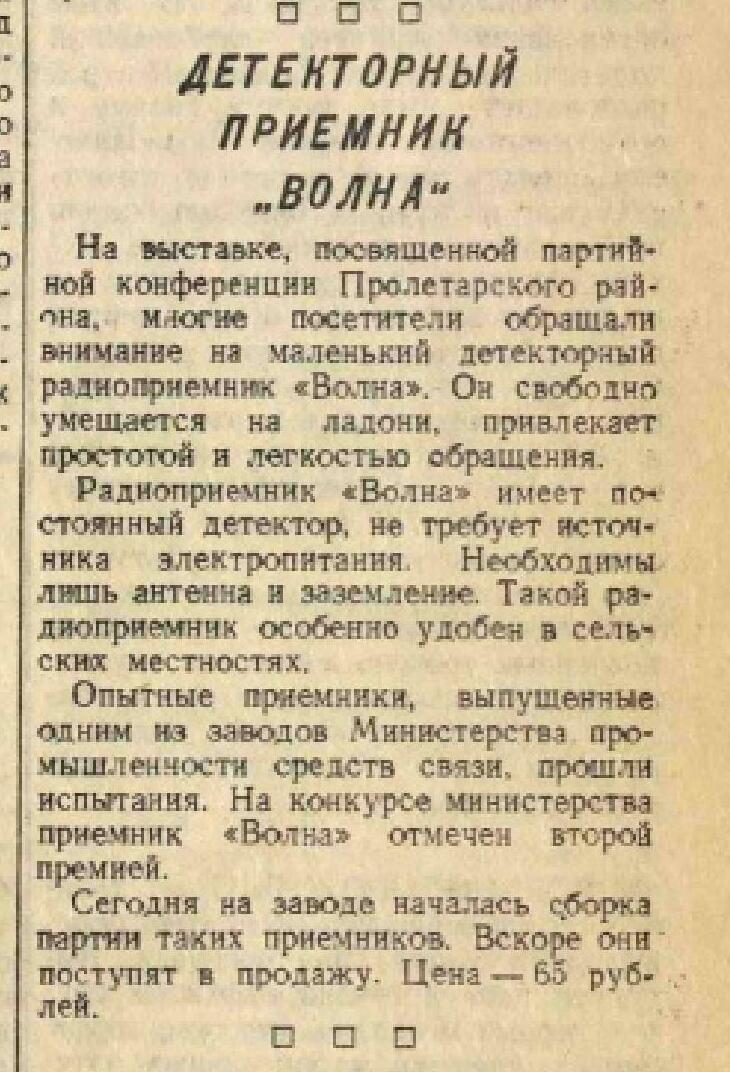

А 16 марта 1948 года была названа и цена приёмника.

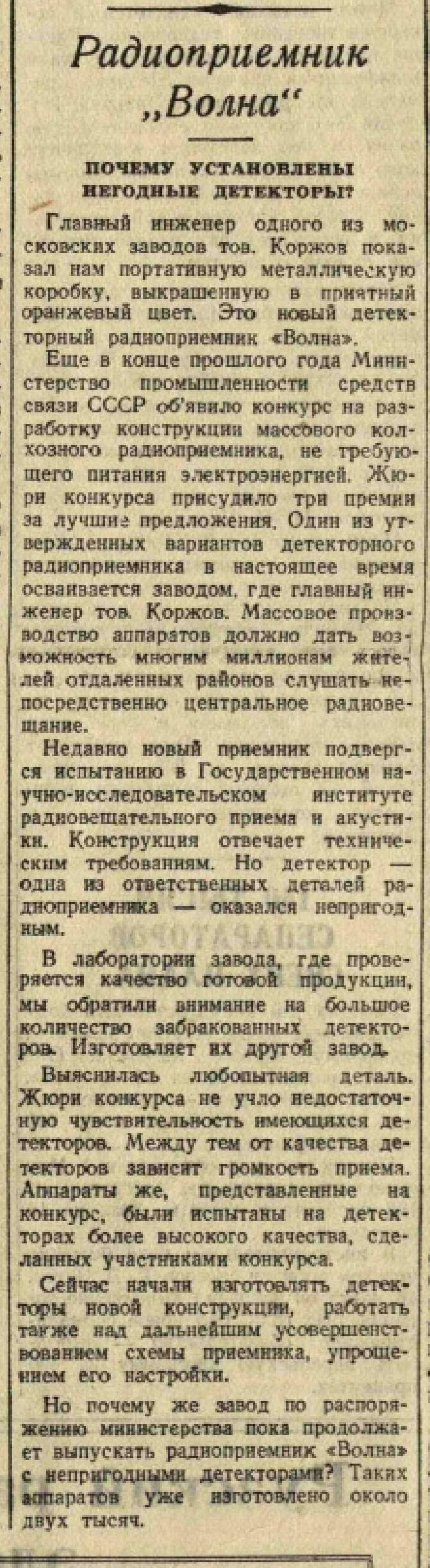

31 марта прозвучала и критика, касающаяся не совсем хороших детекторов.

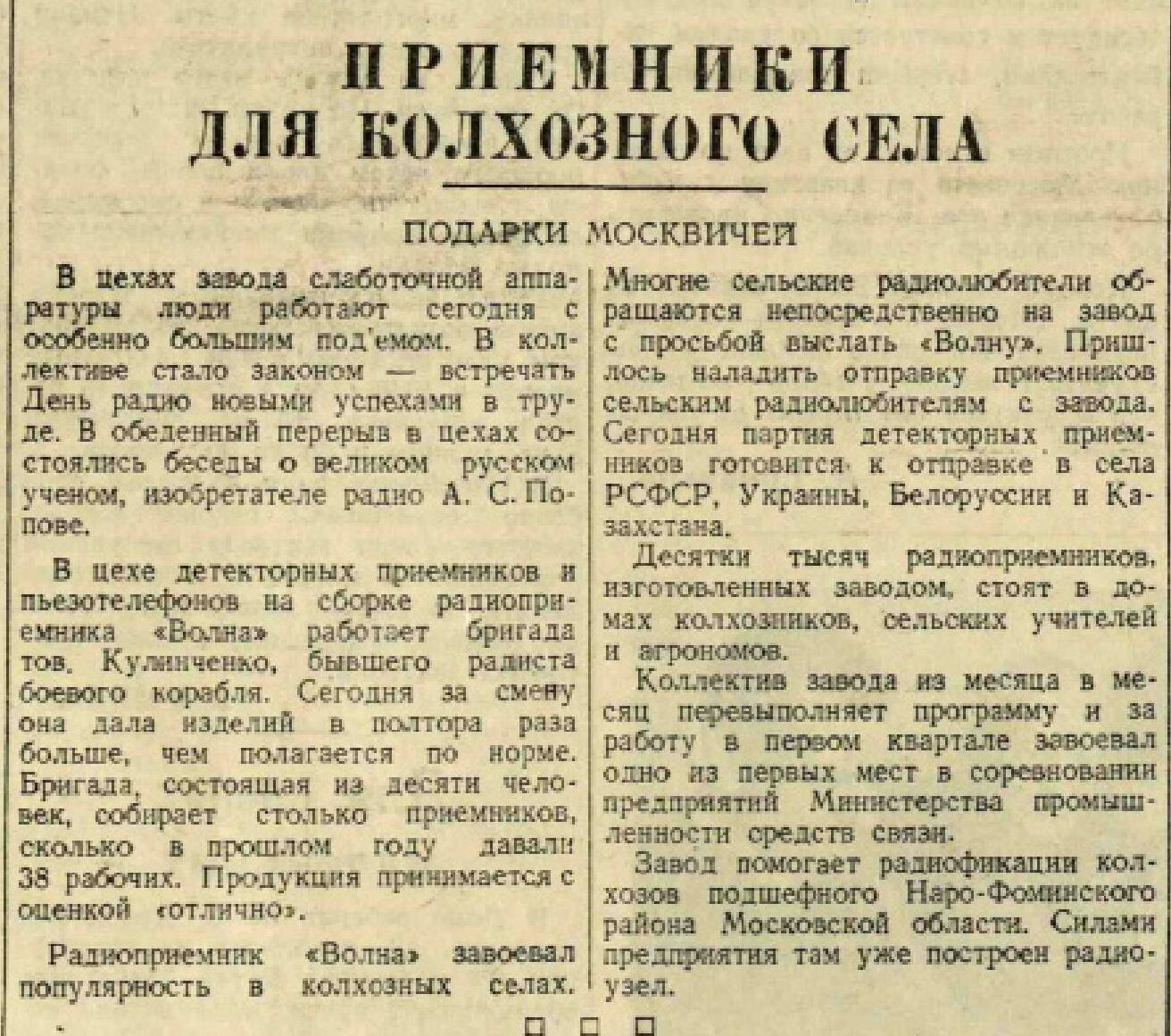

Что же касательно количества выпускаемых аппаратов, то 7 мая 1949 года газета сообщала, что их выпущено несколько десятков тысяч и производство продолжается



ПыСы.... если коротко, то это выглядело так.
Я обращал внимание Харченко на неточности на его сайте, и отправлял ему инфо раза в три больше выложенной здесь, но он изменений вносить не стал.
Как говорится: Хозяин барин.

Юрий, спасибо огромное за разъяснения и уточнения с как всегда убедительными аргументами!
Остался только вопрос - на каком московском заводе он выпускался? Из газет выходит что расположен он в Пролетарском районе. На память приходит только завод 663 как раз МПСС на Велозаводской, и 695 (он же Мосрадио когда-то, он же Радиозавод №2 позже), на Нижегородской.


Антон, ну да, кракелюр. Но у меня он все равно почему-то с жабой ассоциируется)!

UPD. Сейчас при хорошем дневном свете присмотрелся - корпус не цельноштампованный, состоит из крышки и гнутой пластины-боковины. Все равно сложно по сравнению с "Комсомольцем".

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

современное название завода написано на приёмнике
http://www.volna.ru

что же касательно Томска, там производство аналогичного приёмника началось в марте 1948 года.

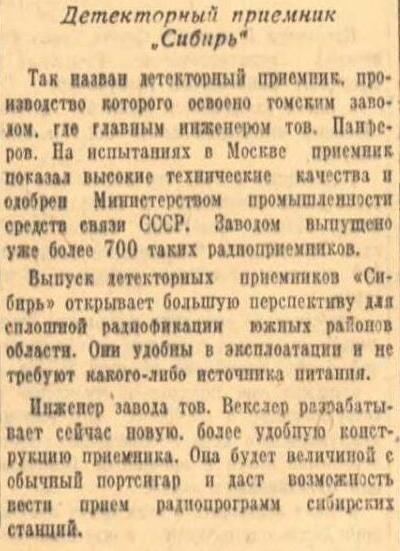

о чём томская газета Красное Знамя и сообщила 9 апреля

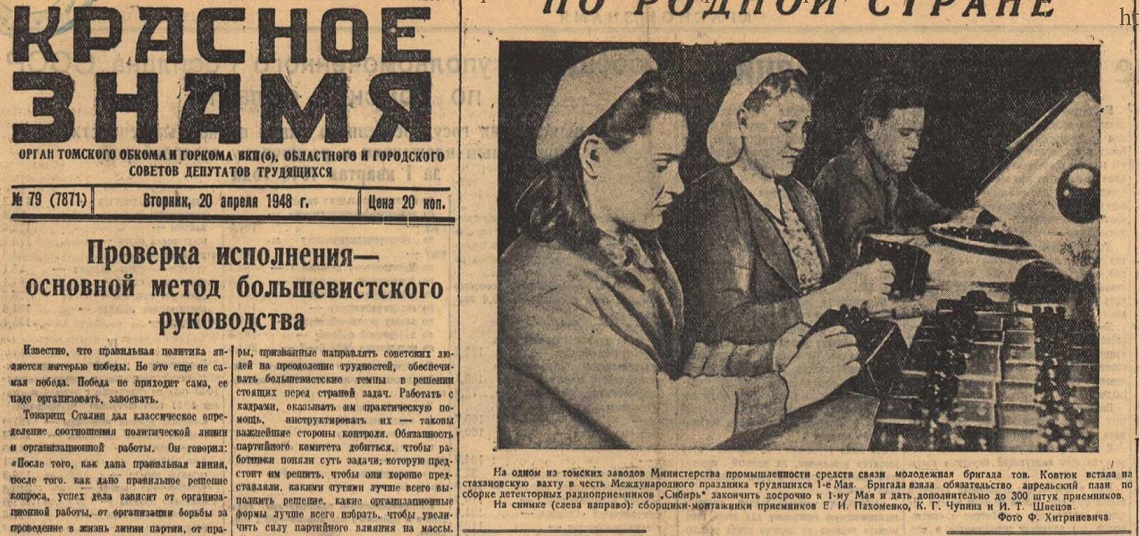

а 20 апреля в этой же газете была и картинка с ним

так и было.

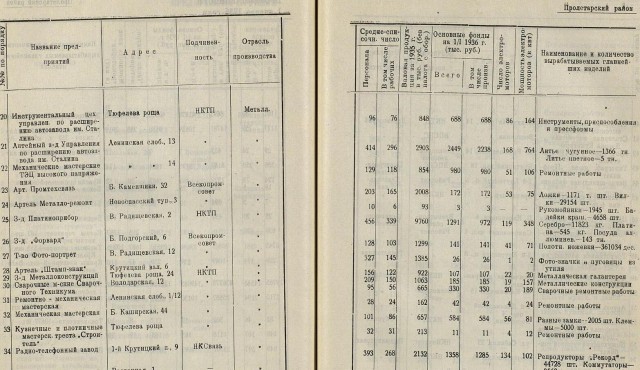

в 1936 году Москву поделили на новые районы.

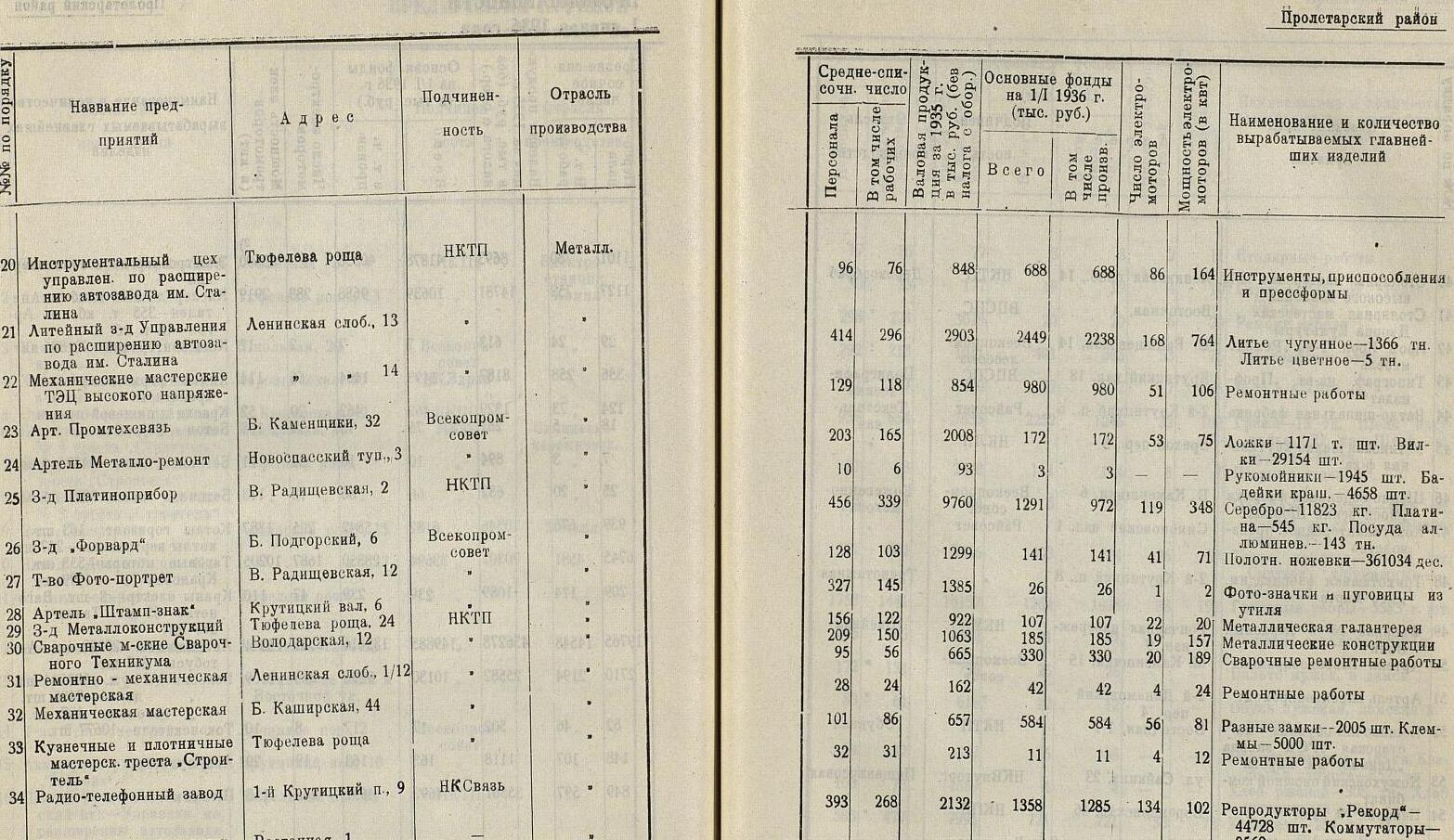

и в то время этот завод располагался в Пролетарском районе, 1-й Крутицкий переулок дом 9.



а во времена хрущёвских совнархозов, примерно в 1961 году его перенесли на новое место.
где он сейчас и находится.

Спасибо!

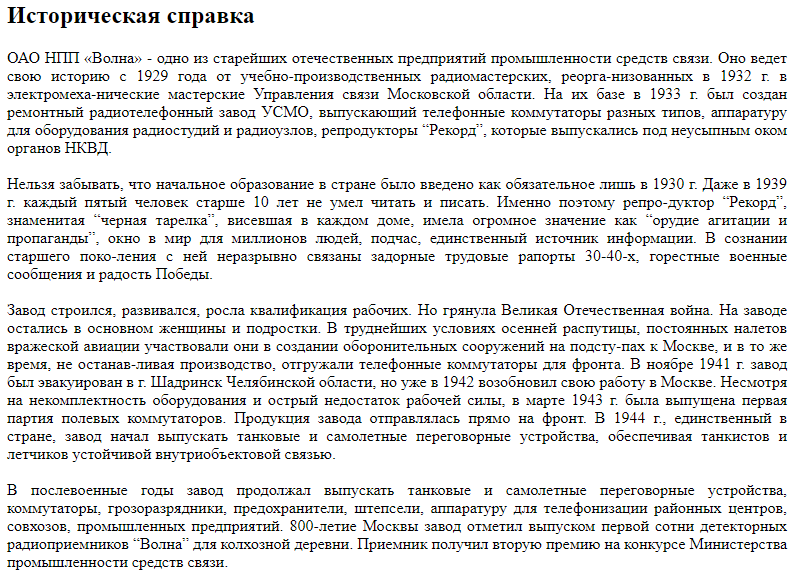

Мне тоже первым делом "Волна" пришла в голову, название созвучно и находится там. Но зашел на сайт - в описании истории никаких упоминаний.
Но теперь еще одна "тайна" раскрыта)!

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Ну тайны то можно придумать всегда.
К примеру, в каком году на этом заводе перестали выпускать эти приёмники, в 49-м или в 51-м ?

для полного комплекта. про киевские приёмники такой схемы, но в абсолютно другом корпусе.

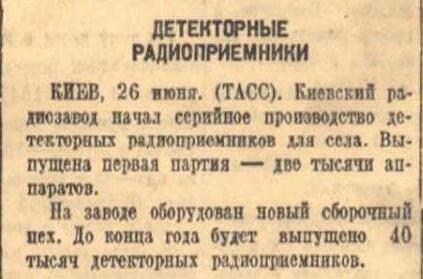

сообщение ТАСС 1948 года о начале их производства
