Очередной "пациент" на столе.
Вложение:
VEFar-2BD37.jpg [ 91.44 KiB | Просмотров: 4731 ]

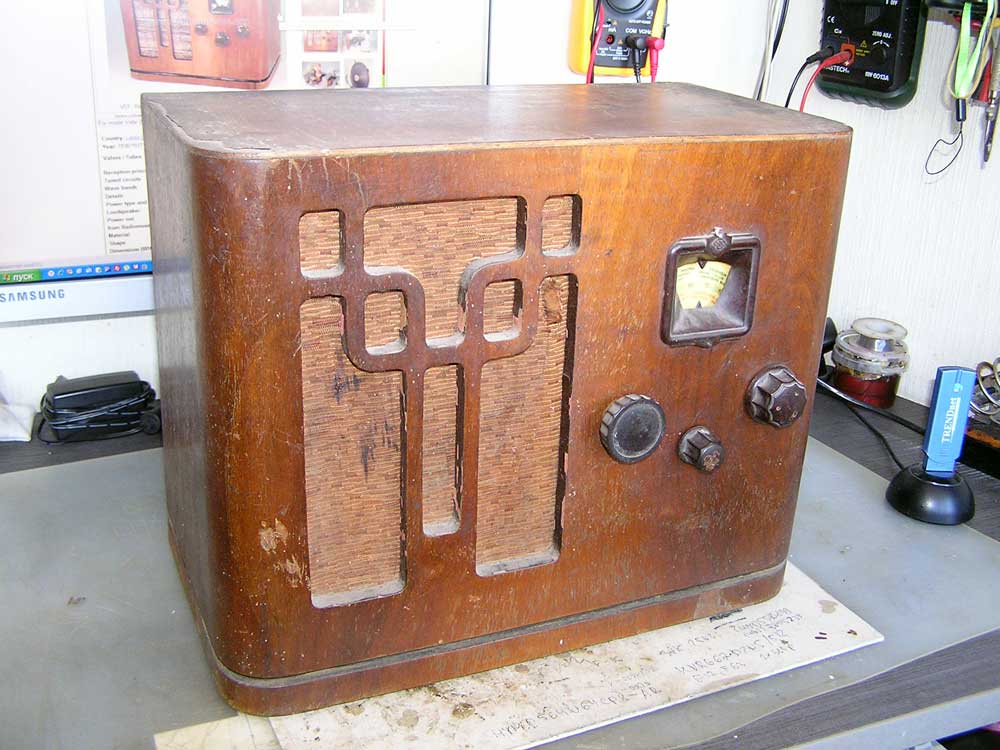

Двухламповый "крестьянский" регенератор для диапазона ДВ и СВ, максимально упрощенный и дешевый (цена в год выпуска согласно данным каталогов составляла 80 лат, что на треть меньше сетевых аналогов), собранный на интернациональном составе ламп (производства США и Европы). Плюс еще около десятка несложных деталей.
Вернемся к доставшемуся мне экземпляру. Корпус в "троечном" состоянии, с небольшими утерями шпона и потертостями и царапинами - однозначно в капитальный ремонт. К тому же из родных ручек осталась лишь одна, на переключателе диапазонов. Оригинальная ткань так себе, с прорехами, но попробую ее сохранить.

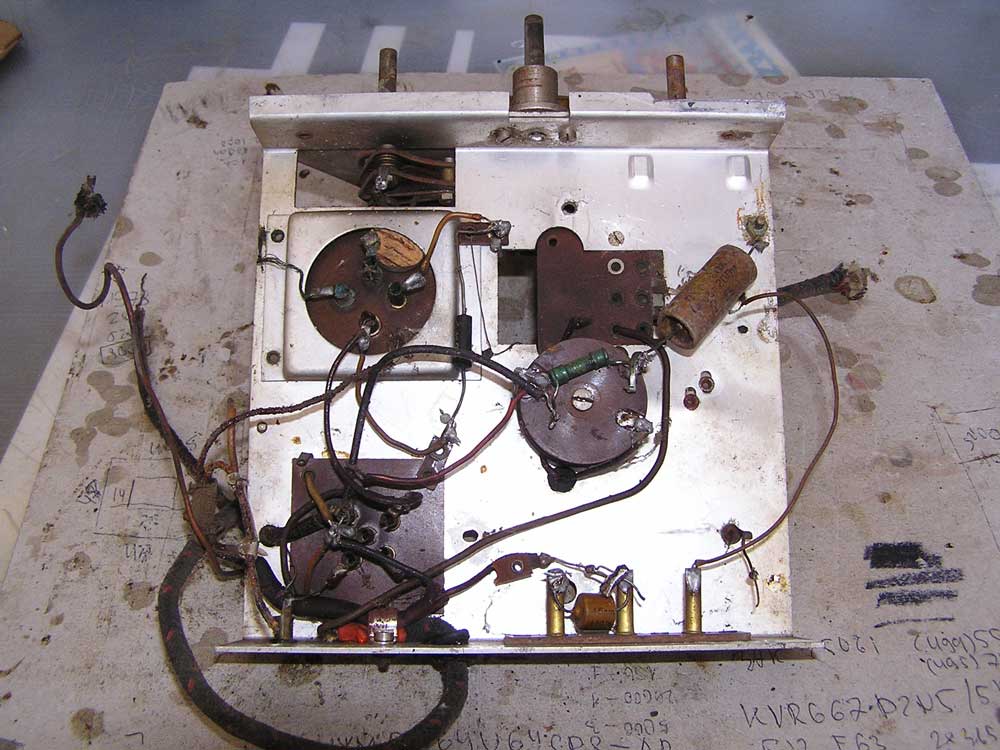

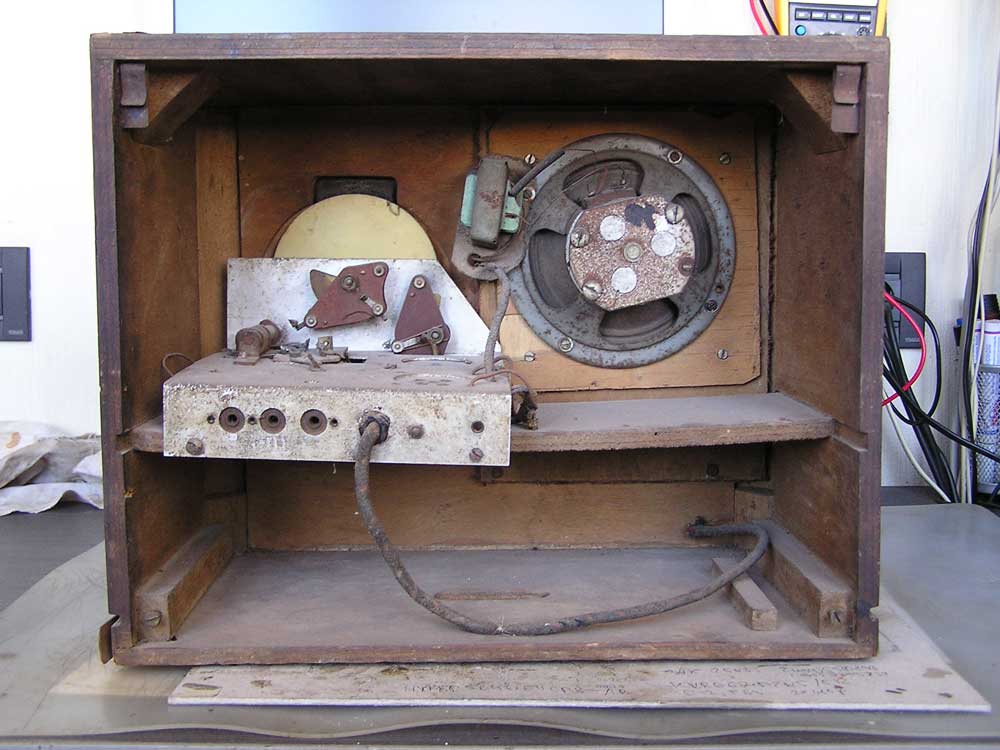

Внутри ничуть не лучше:
Вложение:
VEFar-2BD37-(1).jpg [ 75.48 KiB | Просмотров: 4731 ]
Нет ни ламп, ни катушки, ни межкаскадного трансформатора. Громкоговоритель с выходным трансом тоже более позднее приобретение (зато он очень пригодился для
Tryumf 137Z viewtopic.php?f=1&t=1034 , куда и перекочевал). Задней стенки - нет; фанерная полка, на которой установлено шасси - сильно прогнута.

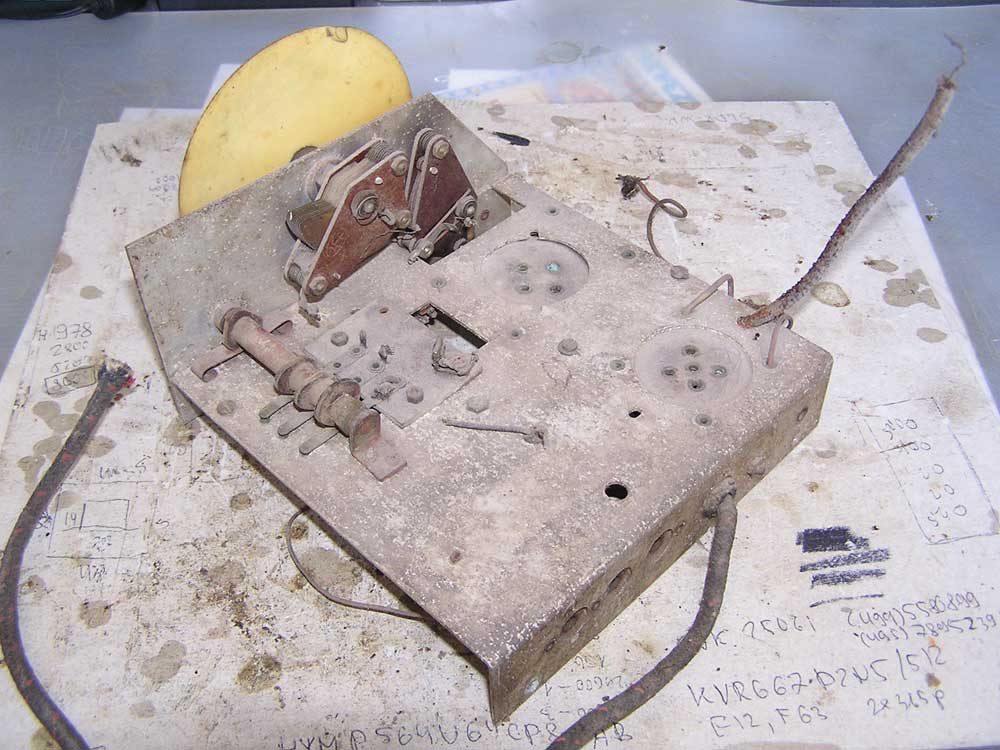

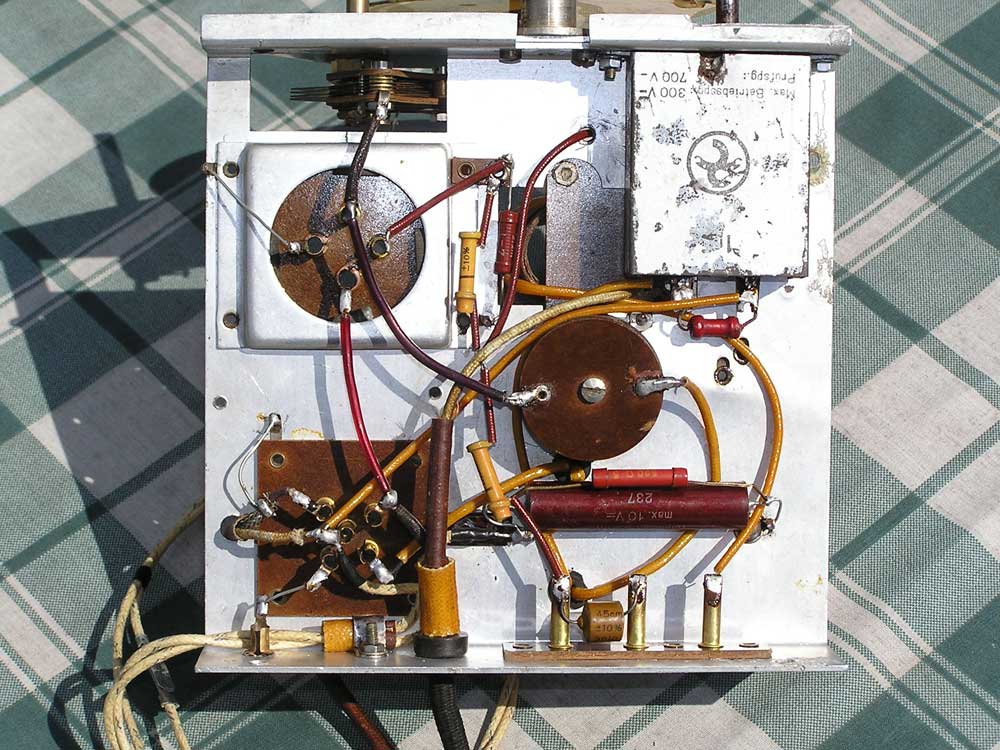

Само алюминиевое шасси с сохранившимися элементами сильно корродировано, но плюс - в наличии кулачковый переключатель, КПЕ настройки и ОС, диск шкалы из целлулоида. В подвале почти ничего не осталось, видно приемник подвергался переделке. Из первоначального набора - пара керамических конденсаторов.
Вложение:
VEFar-2BD37-(2).jpg [ 95.66 KiB | Просмотров: 4731 ]
Вложение:
VEFar-2BD37-(3).jpg [ 96.62 KiB | Просмотров: 4731 ]
Пока корпус находится в отдельной работе, займемся шасси. Первым делом хорошенько помыть, почистить, снять все что можно. Алюминий довольно хорошо отчищается от окислов и грязи с помощью простой бытовой химии, и вид основания шасси после помывки становится вполне приличным, разве что местами щербатым. Межкаскадный трансформатор намотал на подходящем железе, проводом 0,1, соотношение обмоток 1:4. По схеме
http://www.oldradio.lv/foto/vef_shema/V ... _2bd37.pdf 1 к 6, но больше элементарно не влезло

, да и достаточно такого коэффициента трансформации. Больше мороки получилось с контурной катушкой. Никаких данных по ней обнаружить не удалось, пришлось по имеющимся в интернет фотографиям внутренностей приемника примерно вычислить размеры картонного трубчатого каркаса, а антенные, контурные и обмотки ОС обложившись справочниками вычислять самостоятельно. Забегая вперед - немного ошибся, границы диапазонов получились нестандартными, но где-то даже в лучшую, более интересную сторону.

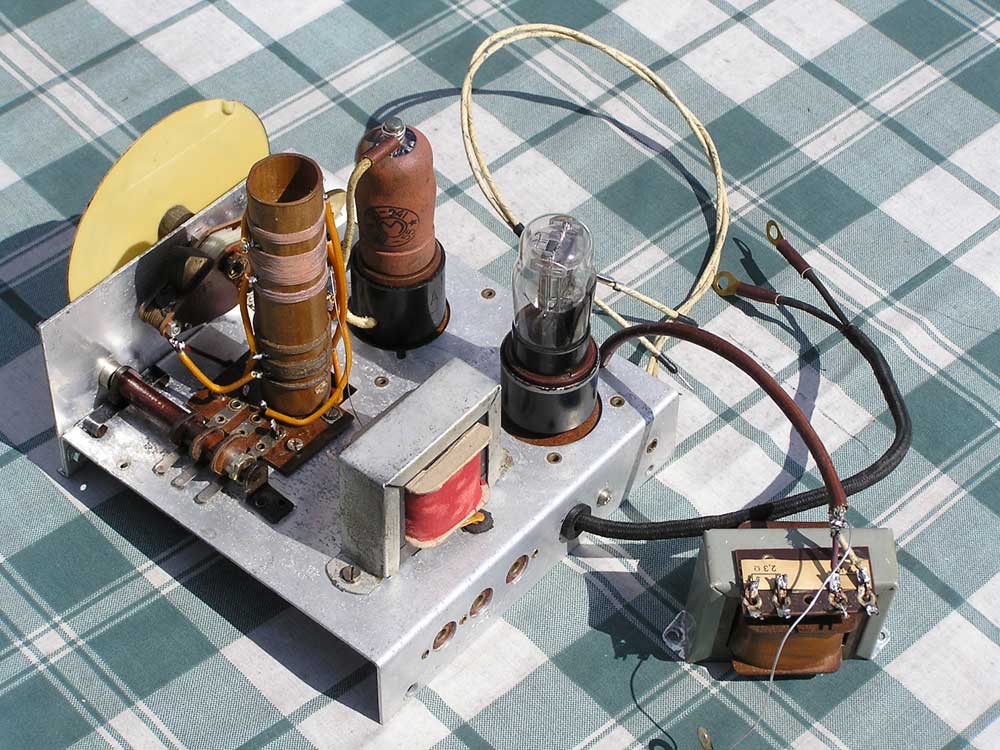

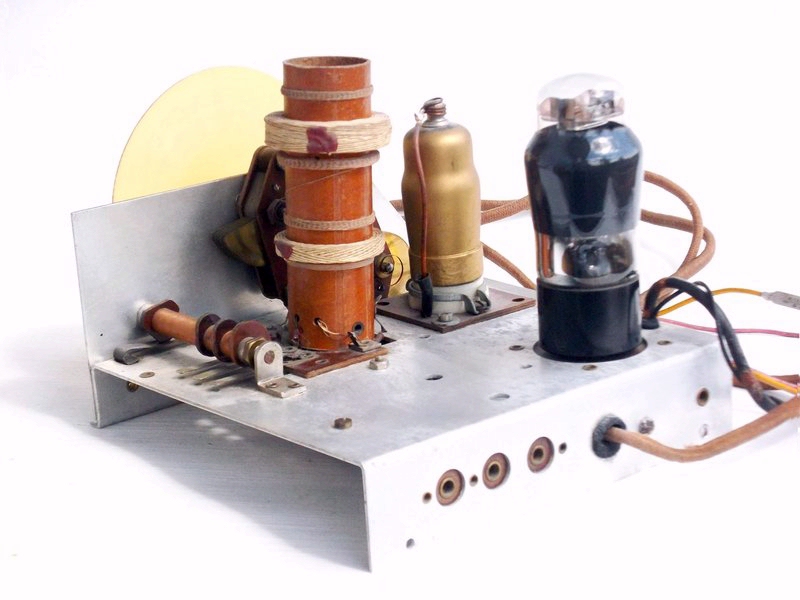

Вот что в итоге через несколько дней работы получилось:
Вложение:
VEFar-2BD37-(5).jpg [ 124.52 KiB | Просмотров: 4731 ]
Вложение:
VEFar-2BD37-(4).jpg [ 130.26 KiB | Просмотров: 4731 ]
Конечно есть "отсебятина", но общая картина более-менее достоверна.

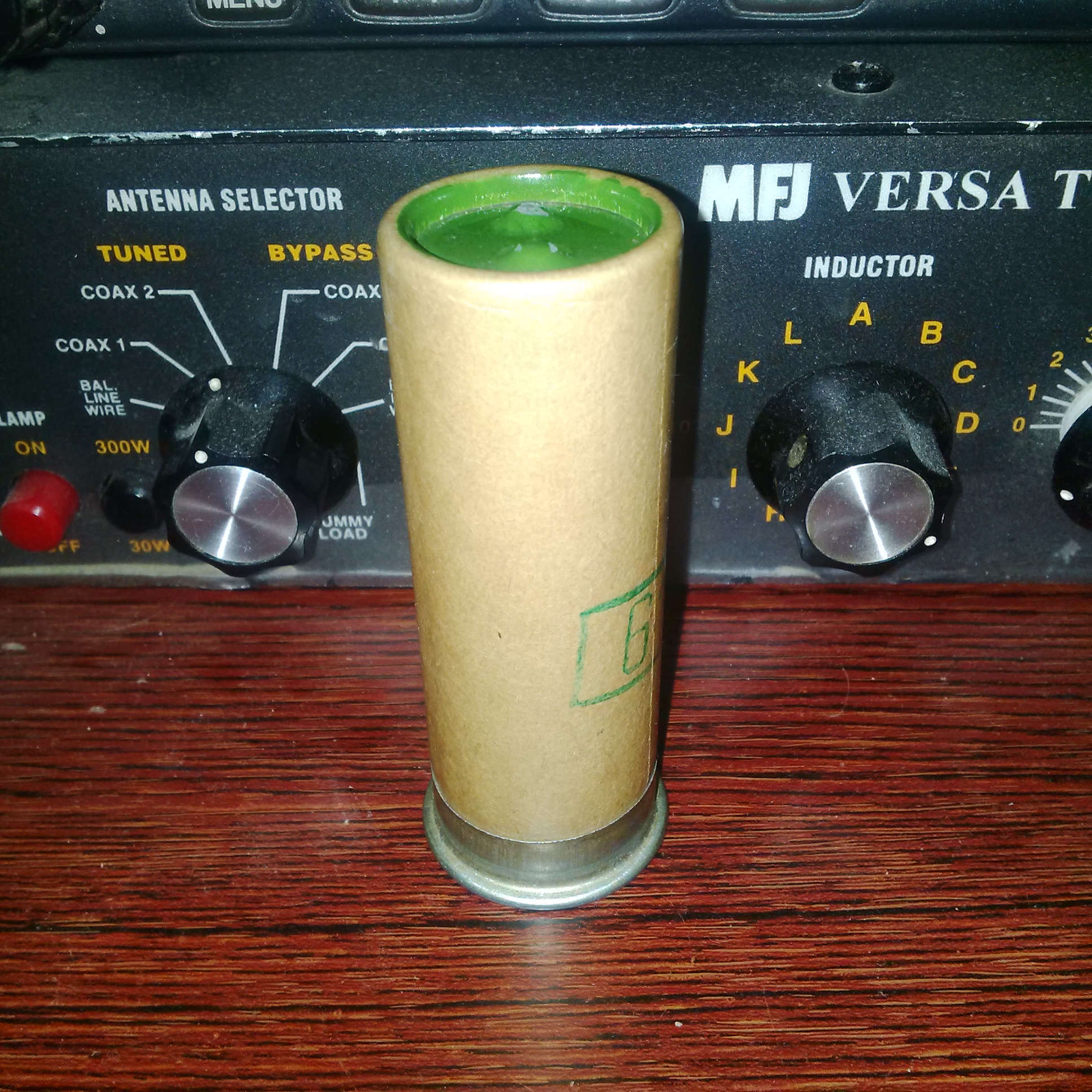

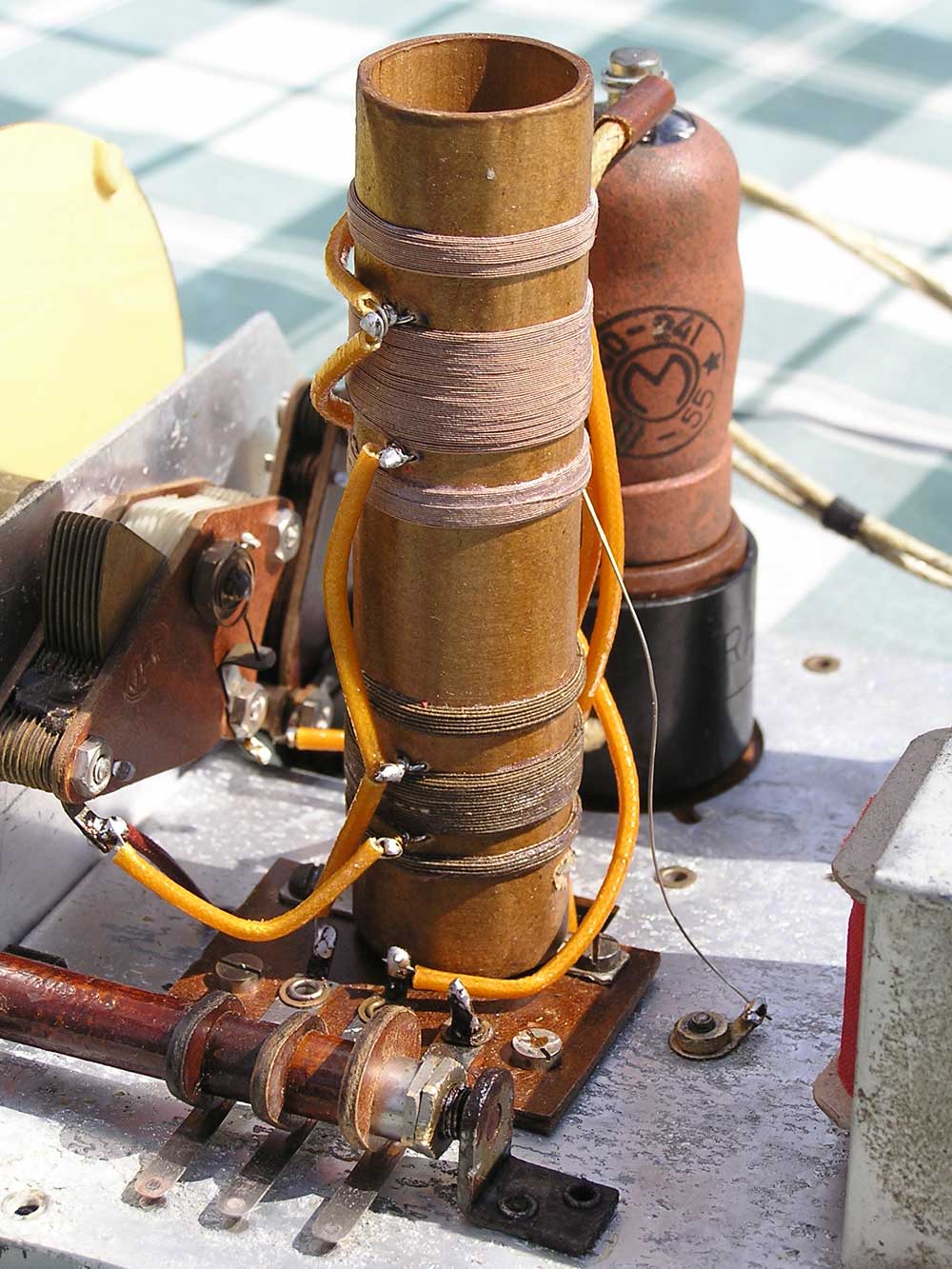

Катушка, ее второй и окончательный вариант, первый вышел откровенно говоря неказистым, и применялся лишь для самых первых испытаний:
Вложение:
VEFar-2BD37-(6).jpg [ 160.02 KiB | Просмотров: 4731 ]

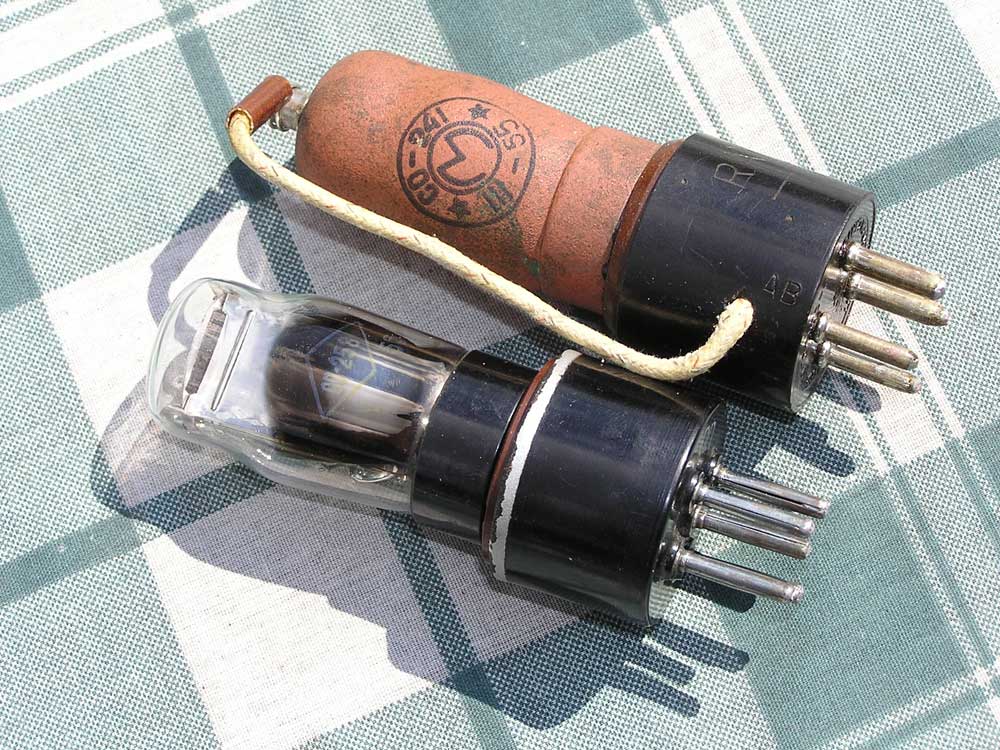

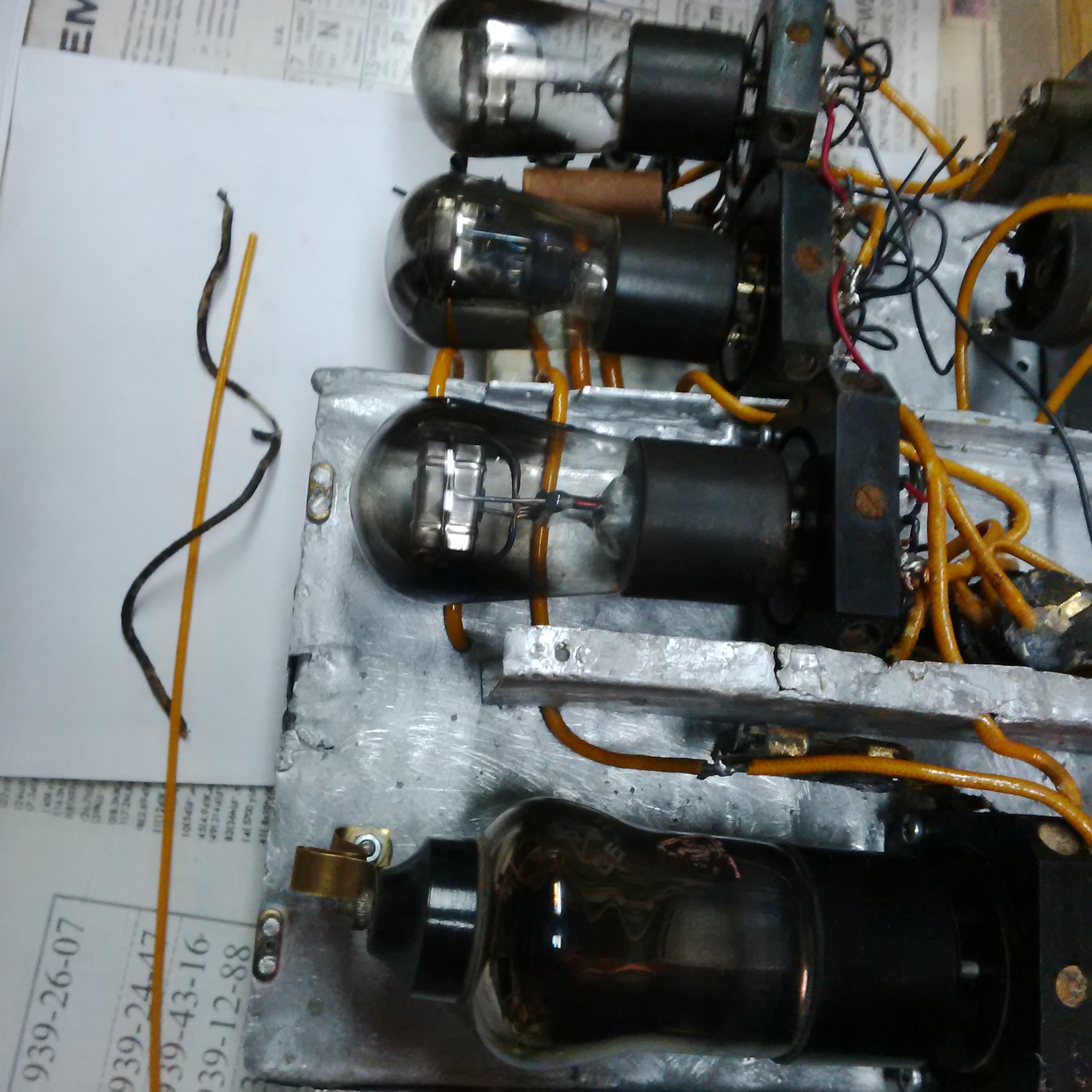

Отдельная история с лампами: в этом аппарате, как упоминал в начале, "международный состав" - американский двухвольтовый триод ER30 и филипсовский выходной пентод E243N. Лишних таковых не нашлось, для начала позаимствовал лампу типа 30 из "самодельного американца"
viewtopic.php?f=1&t=897 коих там шесть штук, да СБ-155 из "Колхозного". Но затем изготовил эрзацы из малгабов СО-241 и СО-258.
Вложение:
VEFar-2BD37-(7).jpg [ 163.74 KiB | Просмотров: 4731 ]
Эти вышли прожорливее более чем в полтора раза (суммарный накальный ток 420 мА вместо 260), но и помощнее на выходе.
Первые испытания получившейся конструкции проводил в Москве. Неплохо. Про ДВ как про мертвого - "или хорошо или ничего", так что говорить вообще не буду по понятным причинам, а на СВ по вечерам неплохо шли Вести ФМ и рядышком Украинское международное Радио. Некоторые ошибки в расчетах сдвинули СВ диапазон вверх, так что слышимое в городе днем Народное Радио оказалось за нижней границей принимаемого промежутка волн, остались только радиомаяки московских аэропортов.
Зато на даче, да на вечерней зорьке "крестьянин" очень порадовал: ожил поляками даже ДВ, Вести и украинское радио просто гремят, поворот ручки настройки отзывается впечатляющей разноголосицей на европейских и восточных языках, а в самом верху СВ поселились "свободные операторы" из центральной и южной России, причем регулировка ОС отличается хорошей плавностью на всем диапазоне.
Тем временем и восстановленный корпус подоспел, но чтобы поставит жирную заслуженную точку в этом проекте дождемся ручек от Димы Чижкова и задней стенки от Лисовиных.
