Волею судеб ( ) попал в руки этот приемник.
Редкий чрезвычайно. Судя по серийному номеру на шасси - 0125 - тираж его едва ли достиг и тысячи экземпляров, скорее - несколько сотен. Не так уж и мало в общем-то. Исходя из того, что приемник сам по себе хорош, такими не разбрасывались, отправляли со временем "в ссылку" на дачи и в чуланы, но отнюдь не на свалку. Да и военную "конфискацию" по году рождения своего он тоже не застал.
Тем не менее, по отрывочным конечно данным, "в живых" известны считанные единицы таких аппаратов, для их подсчета наверное хватит и пальцев одной руки.

Этот экземпляр сохранился "на троечку". Хоть и содержался он в подобающих условиях, однако долгое время служил по своему прямому назначению, которое подразумевает и периодические ремонты, порой не достаточно добросовестные и квалифицированные.

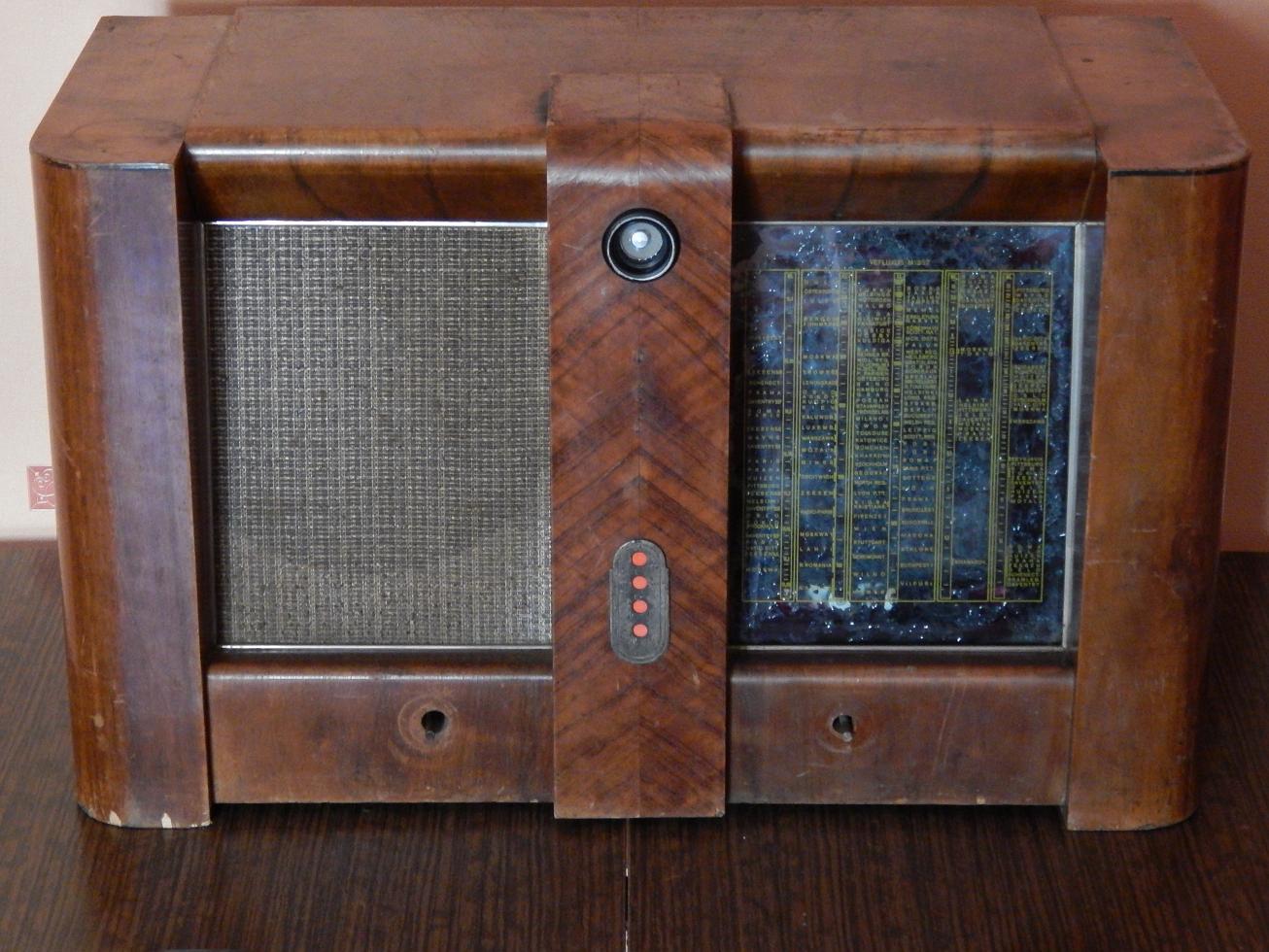

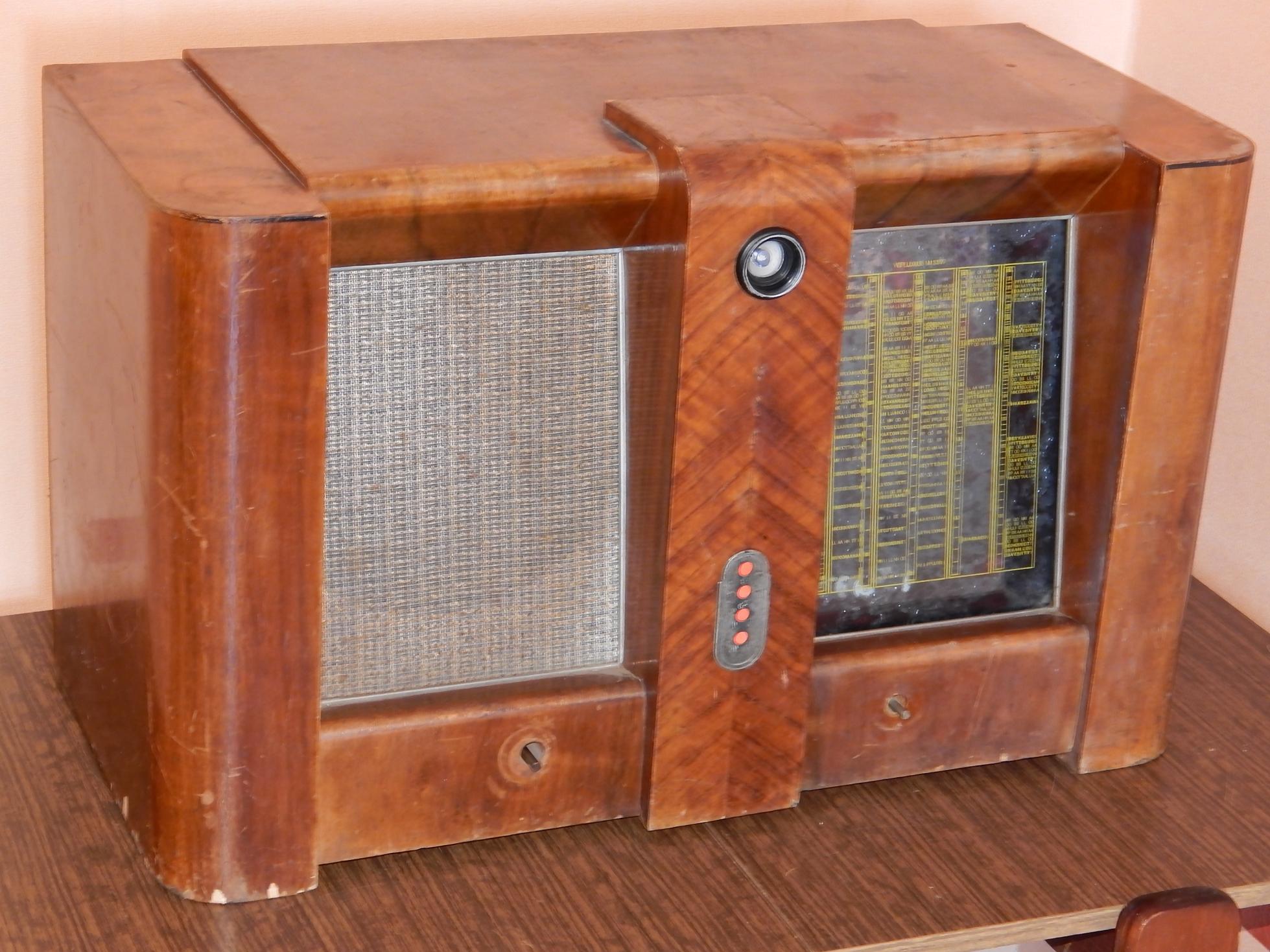

Судите сами: внешне - более-менее пристойно. Потертости, царапины - все есть.





Погнулись со временем и боковые стенки, частично осыпалась нижняя крашенная стекло-подложка под шкалу, но это естественные следы времени. Сама шкала, что более важно - в отличном состоянии.

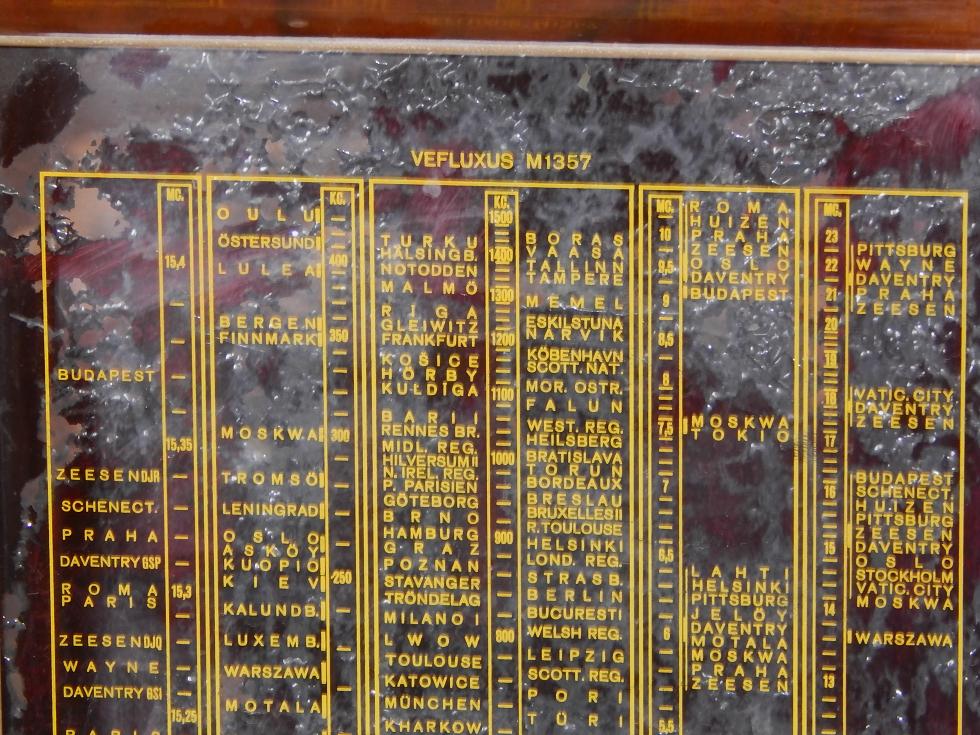

Она у этой модели похожа по принципу действия на более известную от "Латвии М-137" - "оптическая". Планка с лампочкам, установленная за стеклом - подложкой, передвигается вверх-вниз вдоль линеек, проецируя небольшую, около 3-х мм в диаметре, красную точку на "линейку" включенного диапазона. Решение конечно не уникально, использовалось оно и у других производителей, начиная с довоенного Т-37 Тульского радиозавода №7 до новосибирской "Чайки" 1955 года.
Приемник имеет 5 диапазонов: СВ, ДВ и три коротковолновых, два из которых охватывают с небольшим перекрытием длины волн от 13 до 74 метров, а третий - растянутый 19-метровый. Причем так же как и в "Латвии", на шкале растянутый диапазон вынесен в сторону от двух коротких (крайний слева, у "Латвии" такой расположен снизу).
Ткань не похожа на используемую в то время на ВЭФе "с листочками", больше похожа на немецкую:



Однако следов ее замены нет, так что вероятно она и стояла на этом приемнике с рождения.
На средней планке, отделяющей шкалу от динамика, расположен переключатель тембра на четыре положения с поясняющими пиктограммами и надписями.



К сожалению этот элемент, в первозданном виде имеющий четыре кнопки, не сохранился. "Умелые руки" "модернизировали" этот узел в два переменных сопротивления.
Там же, на этой планке выше, нанесено название завода-изготовителя латунными буквами высотой порядка 20 мм:



Спереди снизу расположены ручки (традиционные фирменные ВЭФовские ромашки черного цвета): слева выключатель-регулятор громкости, справа под шкалой - регулятор полосы пропускания, с помощью несложного механизма плавно изменяющий полосу контуров ПЧ.
Справа сбоку - ручки настройки и переключения диапазонов.
Задняя стенка утеряла со временем прикрепленный сетевой разъем.





Сзади имеется колодка предохранителя с переключателем напряжения сети, пара гнезд для дополнительного громкоговорителя, окошко-вырез напротив номера шасси приемника, и слева пара гнезд для антенны, заземления и линейного входа.



(продолжение следует)

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Сергей К., от всего сердца рад за тебя и за нас всех, так как думаю более досконально изучим этот РП, без закрытых разделов. Надеюсь будет очень интересная тема, такой аппарат навряд ли повезёт покрутить вживую.

С наступающим, и с ПОДАРКОМ

Ждем дальнейшего повествования и фото "души" этого раритетища.
Пруха бесспорная.

Надо только верить, я и не такие крутил,
потому что верил, что и на моей улице настанет праздник.

С наступающим Новым Годом и Рождеством Христовым !!

Коллеги, спасибо конечно добрые слова и пожелания, но поздравлять с обретением этого раритета стоит не меня, а Олега (pumba64) - это его приемник, у меня он находится временно, "ручки покрутить" да рассмотреть как следует.
Не сомневаюсь, что после моего рассказа об этом Люксусе Олегу со временем найдется что существенно добавить.

Но заглянем наконец-то внутрь, за заднюю стенку.

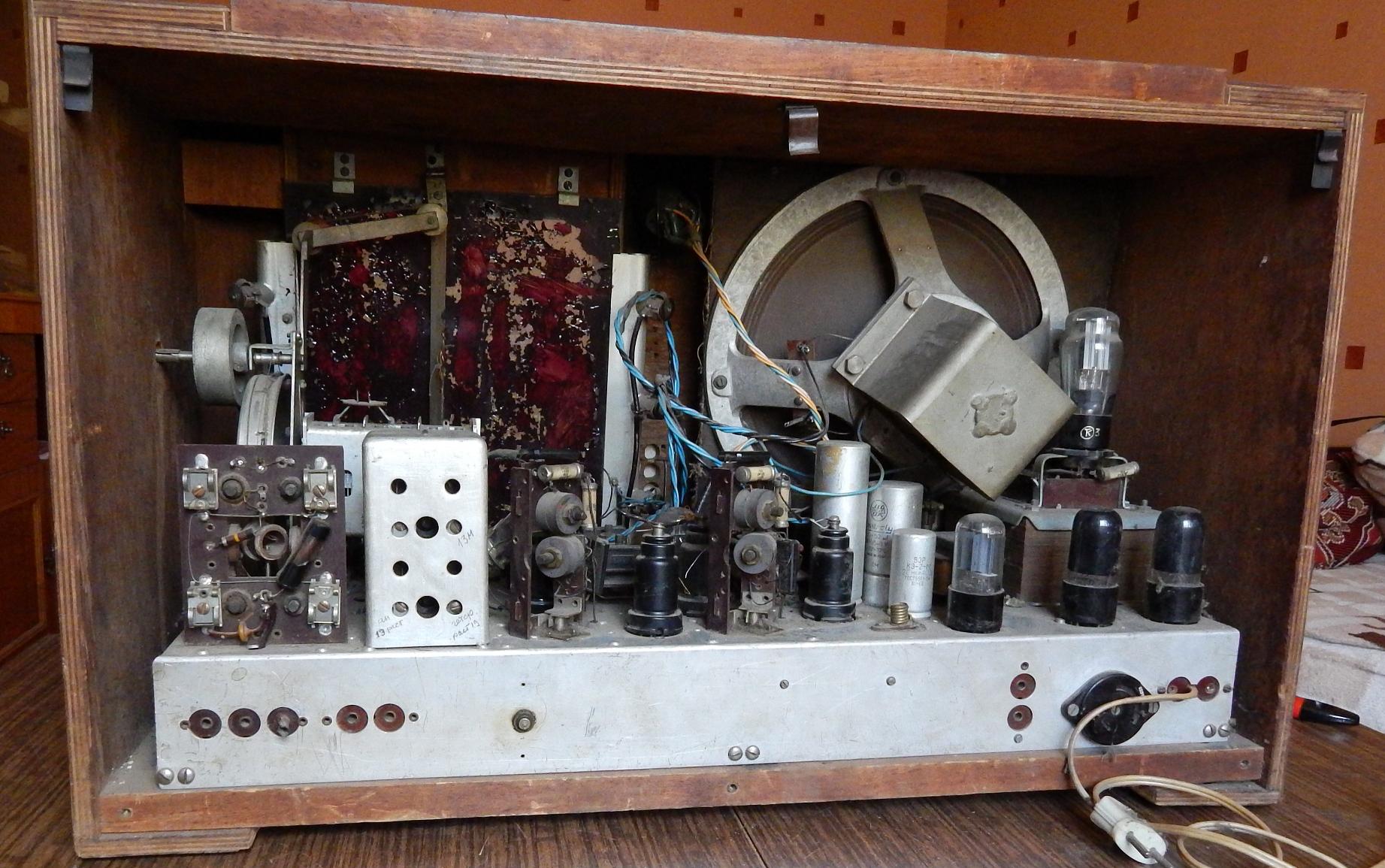

Что сразу бросается в глаза - это динамик большого размера и плотно "заставленное" шасси, совсем без следов коррозии.



Динамик с очень массивной катушкой подмагничивания и литой корзиной. Его диаметр 30 см, очень похож с виду на громкоговоритель более поздней Латвии М-137.



Расположение компонентов схемы на шасси традиционно, все контура помещены сверху в больших экранах.



Что же касается ламп, то тут наблюдается некоторая сумятица, коей я не знаю объяснения: из принятой на ВЭФе еще в предвоенное время и хорошо известной системе обозначения модели первая цифра в марке означает число ламп (кенотрон при этом за таковую не считался). В этом приемнике их всего 14, из них 2 кенотрона (установлены на силовом трансформаторе и включены впараллель). Выходит по всем стандартам - 12...
Опять-таки, "эффективных" ламп (т.е. без учета задействованных во вспомогательных функциях автоматической подстройки и индикации уровня приема сигнала) - 8, причем каскада УВЧ нет, а на "низах" задействовано 4 (описание ВЭФЛюксус М-1357 есть здесь http://www.rw6ase-dok1.narod.ru/arhiv/w ... 48_06.djvu ).
КПЕ приемника - стандартной ВЭФовской трехсекционной конструкции, расположен вдоль шасси, с алюминиевым колесом и маховиком.



Рядом с ним - перемешающаяся каретка с лампочками, образующими световое пятно напротив шкалы выбранного диапазона.



Вся шкала еще дополнительно подсвечивается в торец стекла.
Сзади шасси - коммутационные гнезда, оригинальной конструкции переключатель напряжения сети с предохранителем, и выбитый серийный номер 0125

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

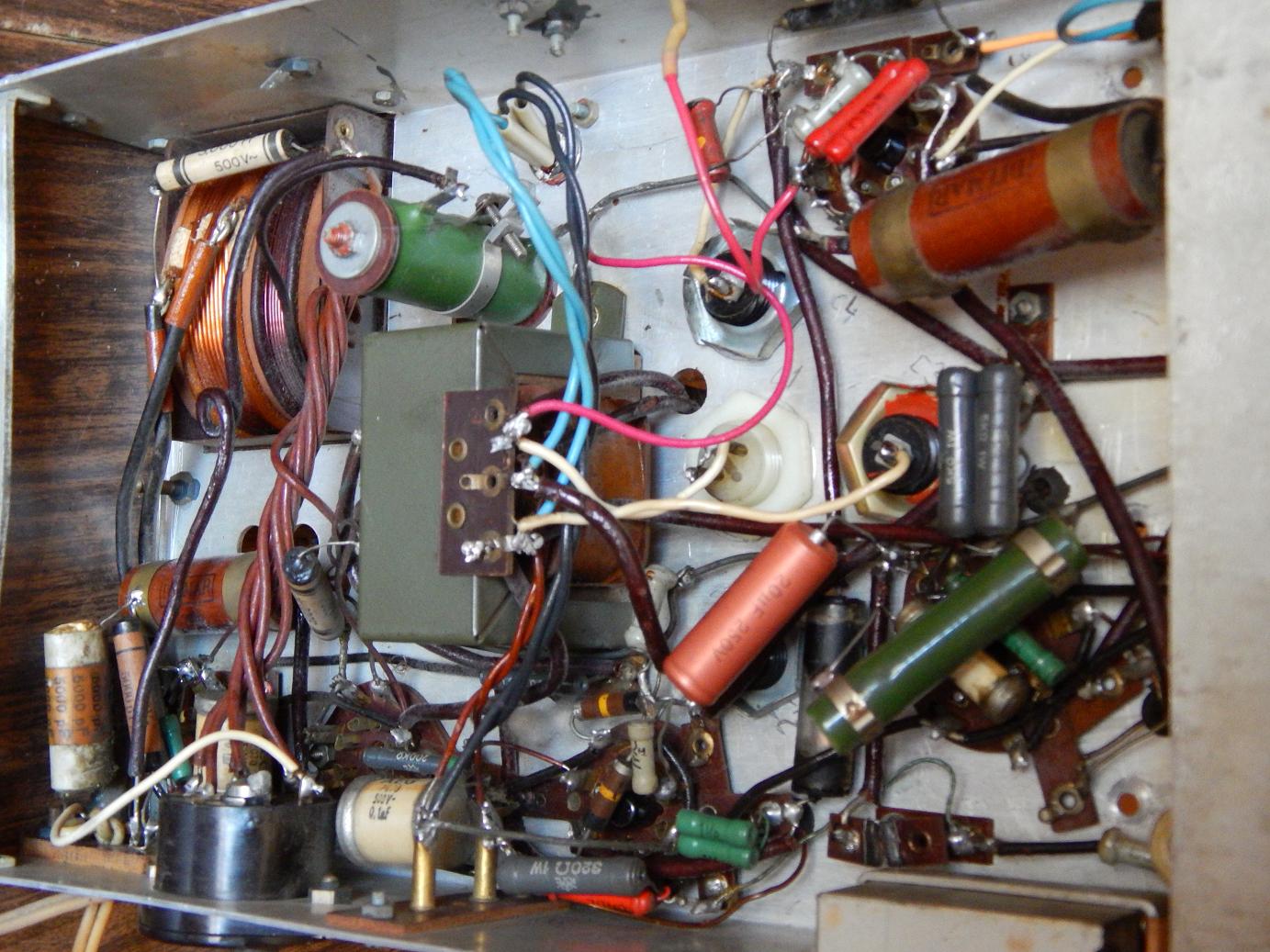

А вот в подвале шасси - не все так радужно.
Чьи-то "умелые" ручки" решили провести "модернизацию", по счастью коснувшуюся преимущественно НЧ части приемника.





В результате "за ненадобностью" выключены из схемы одна из выходных 6П3С и предварительная 6Н7С, переключатель экспандера заменен двумя переменными сопротивлениями (чего еще это коснулось - надо разбираться).
Справедливости ради стоит отметить, что приемник находится в рабочем состоянии, хотя конечно скорее - в инвалидном. Но восстановление его - дело будущего.

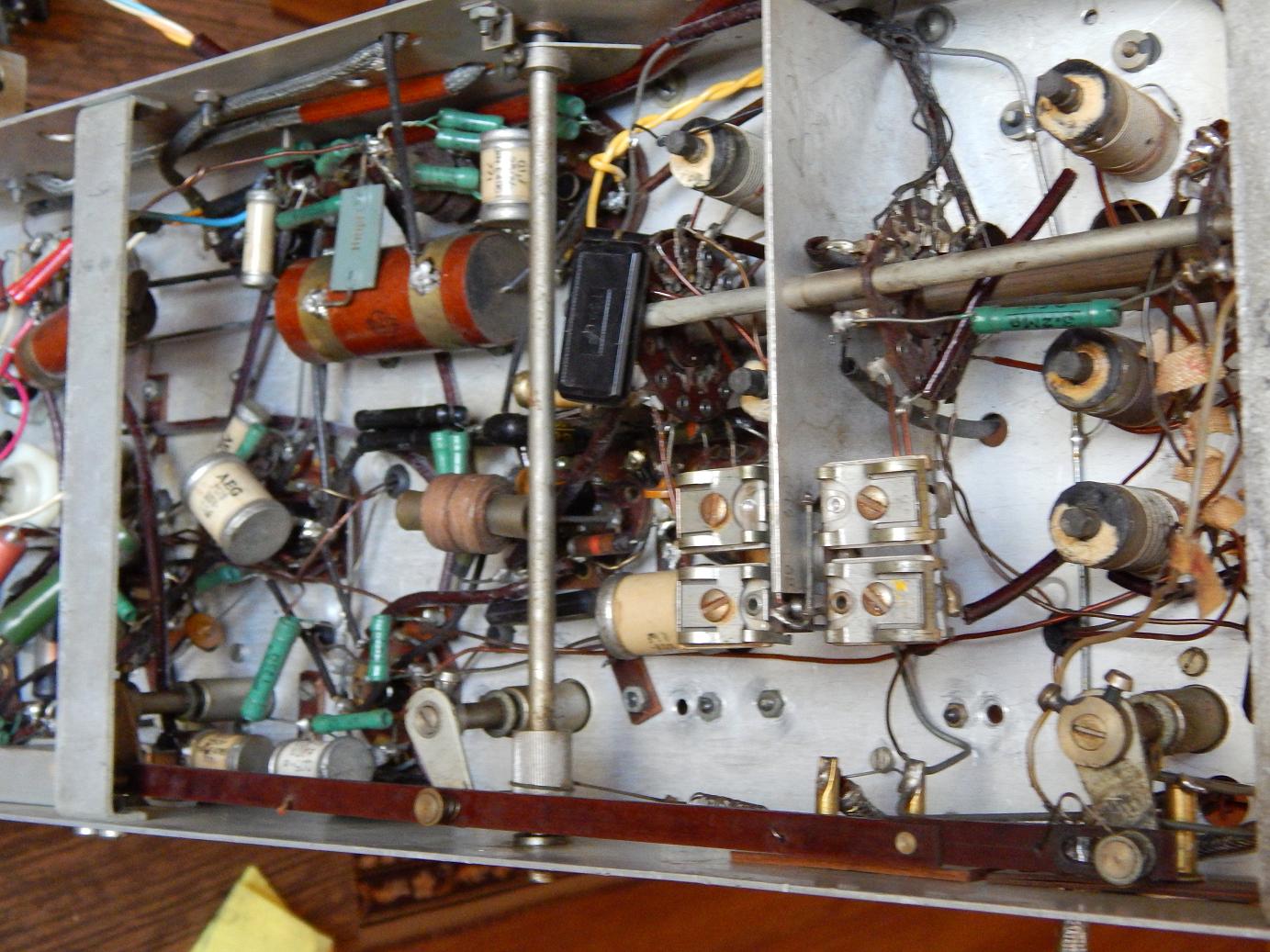

"Спереди", в высокочастотной части - все более-менее в порядке, если не считать оборванного тросика привода регулировки полосы ПЧ.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Ну тогда я свои поздравления не отзываю, а переадресовываю — поздравляю Олега Старосельцева с достойным пополнением своего собрания, а заодно и с Рождеством Христовым!

А. Горский, и желаю свою покупочку побыстрее в свои руки обрести и пощупать!

… ибо говорил Иисус: "Ищите и обрящете…"

Сереж, а ты вынь его из корпуса, не стесняйся!
И более детально .......

По многочисленным просьбам коллег снял размеры с корпуса приемника ВЭФ Люксус М1357.
В миллиметрах.
